Dieses Produkt darf ausschließlich von einem autorisierten Elektriker installiert, repariert oder gewartet werden. Alle lokalen, regionalen und nationalen Vorschriften für Elektroinstallationen müssen dabei eingehalten werden.

Schalte den Strom aus, bevor du mit der Installation beginnst. Folge exakt den Anweisungen und sei vorsichtig.

Montage Equalizer Amp

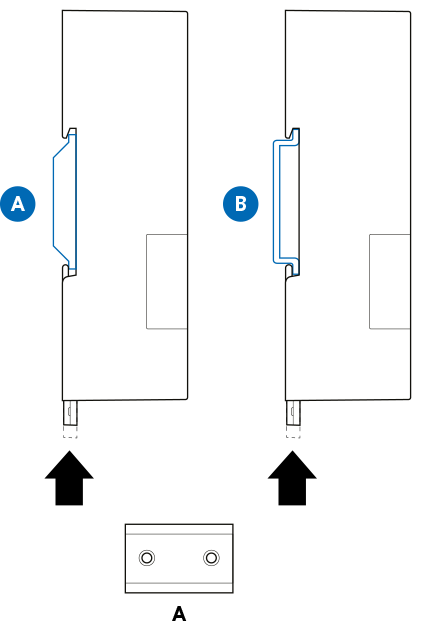

1. Montiere den Equalizer Amp auf der DIN-Hutschiene (B) im Sicherungskasten. Sollte das nicht möglich sein, schraube die DIN-Halterung (A) an eine sichere Oberfläche und montiere dann den Equalizer Amp.

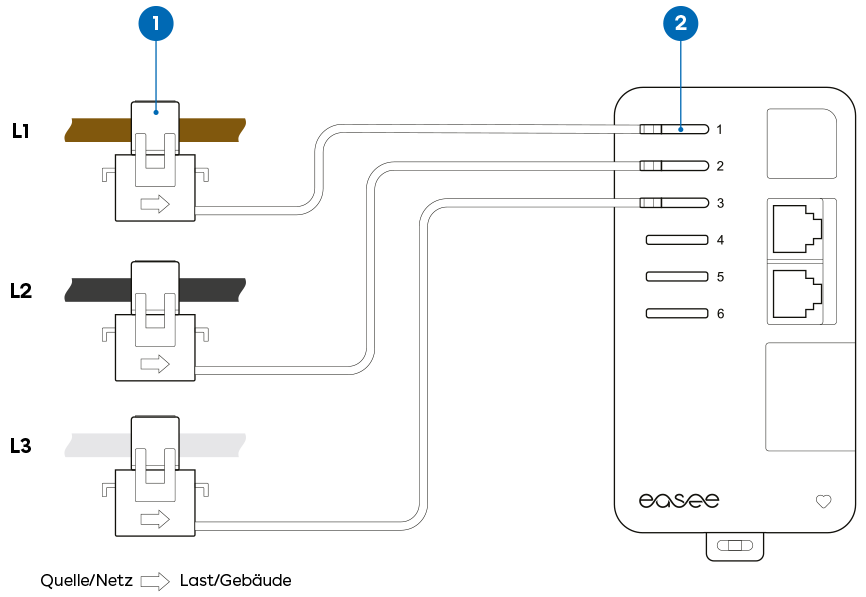

Befestigen der Stromsensoren

1. Befestige den (die) Stromsensor(en) um jeden Leiter, entweder vor oder hinter der Hauptsicherung. Achte darauf, dass der Pfeil auf dem Sensor in Richtung der Last zeigt.
2. Stecke die Stromsensoren L1, L2 und L3 in ihre jeweiligen Klemmen 1, 2 und 3 ein. Die Klemmen 4, 5 und 6 dienen als zusätzliche Steckplätze.

In Abhängigkeit von nationalen Normen kann die Farbe der Kabel von dieser Abbildung abweichen.

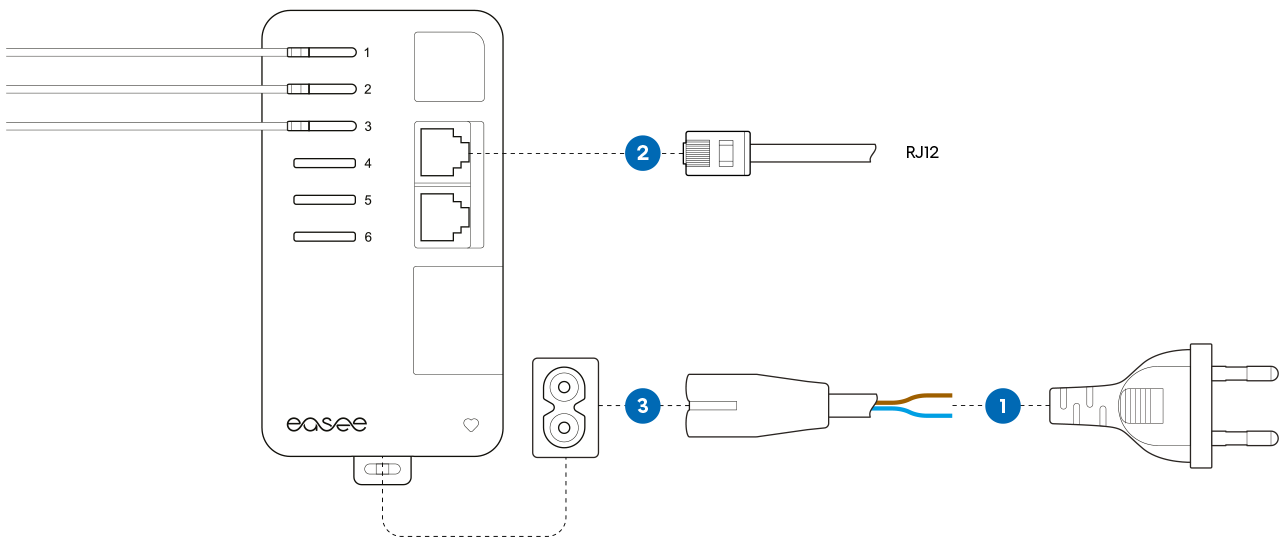

Equalizer Amp verbinden

1. Schließe das mitgelieferte Netzkabel an eine geeignete Stromquelle an. Der Einbau einer separaten Sicherung mit einem maximalen Nennwert von 16 A wird empfohlen.
2. Verbinde das RJ12-Kabel der Equalizer-Box mit einem RJ12-Anschluss am Equalizer Amp. Der untere RJ12-Anschluss ist für die Verbindung mit mehreren Equalizer Amp vorgesehen.



   Bevor du den Equalizer Amp einschaltest, stelle sicher, dass die Richtung der Stromsensoren korrekt ist. die Ladestellen und der Equalizer Amp die gleiche Phasenfolge haben. der L1-Stromsensor L1 in Klemme 1, der L2-Sensor in Klemme 2 und der L3-Sensor in Klemme 3 eingesteckt wurde. der Equalizer an der oberen Buchse des Easee Equalizer Amp eingesteckt ist.

3. Schalte den Equalizer Amp ein. Du solltest ein blinkendes sehen.
