Platzierung deines Equalizers

Der Installationsort des Equalizers ist wichtig für den Erhalt des bestmöglichen WLAN- und EaseeLink™-Signals. Er sollte daher passend gewählt werden.

Im Innenbereich

Innerhalb des Sicherungsschranks


Der Equalizer kann im Inneren des Sicherungsschranks platziert werden. Das funktioniert in den meisten Fällen gut, sofern das Easee Link™-Funksignal stark genug ist, um die Ladestationen oder den Equalizer zu erreichen und beide Einheiten im selben WLAN-Netzwerk angemeldet sind.

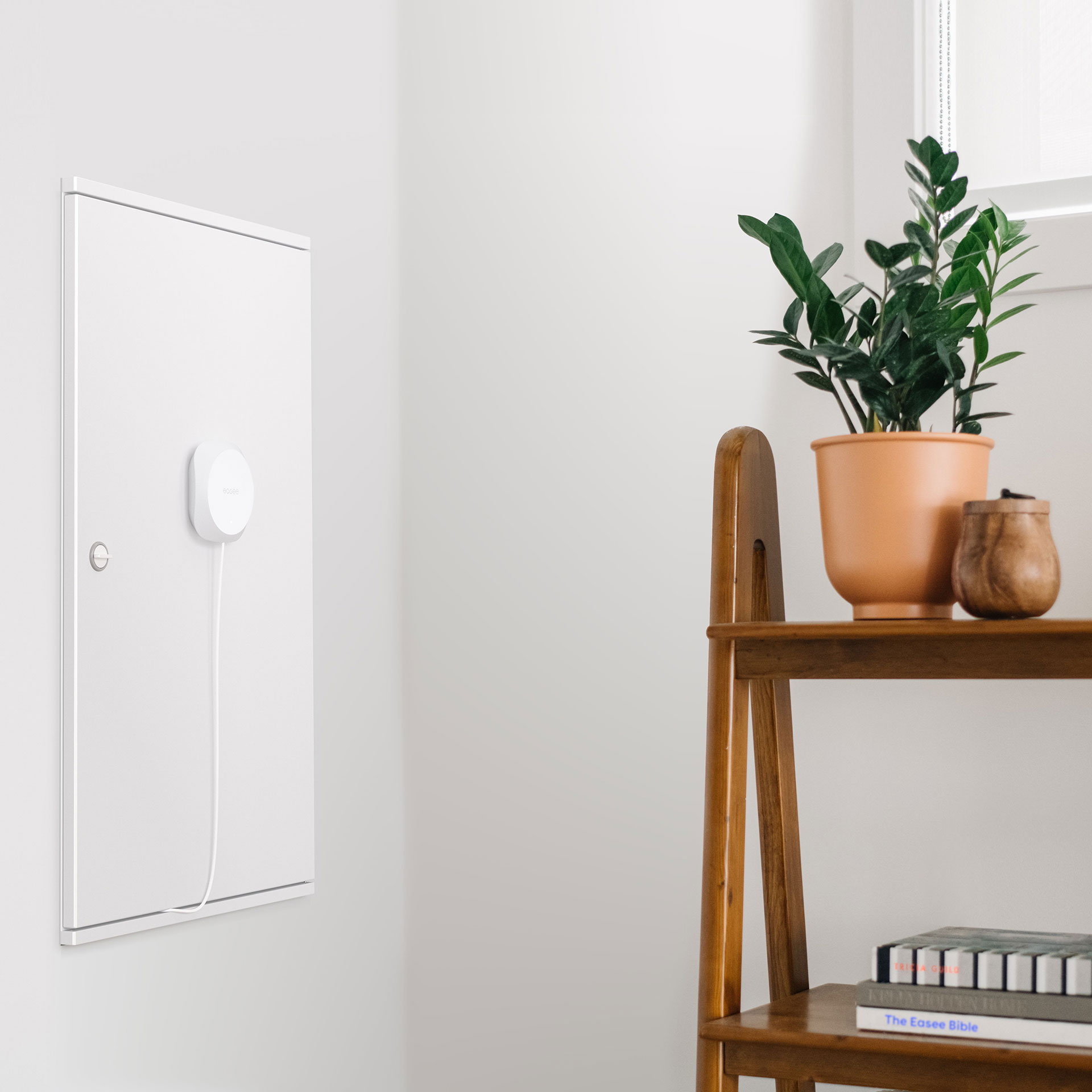

Außen an der Tür des Sicherungsschranks

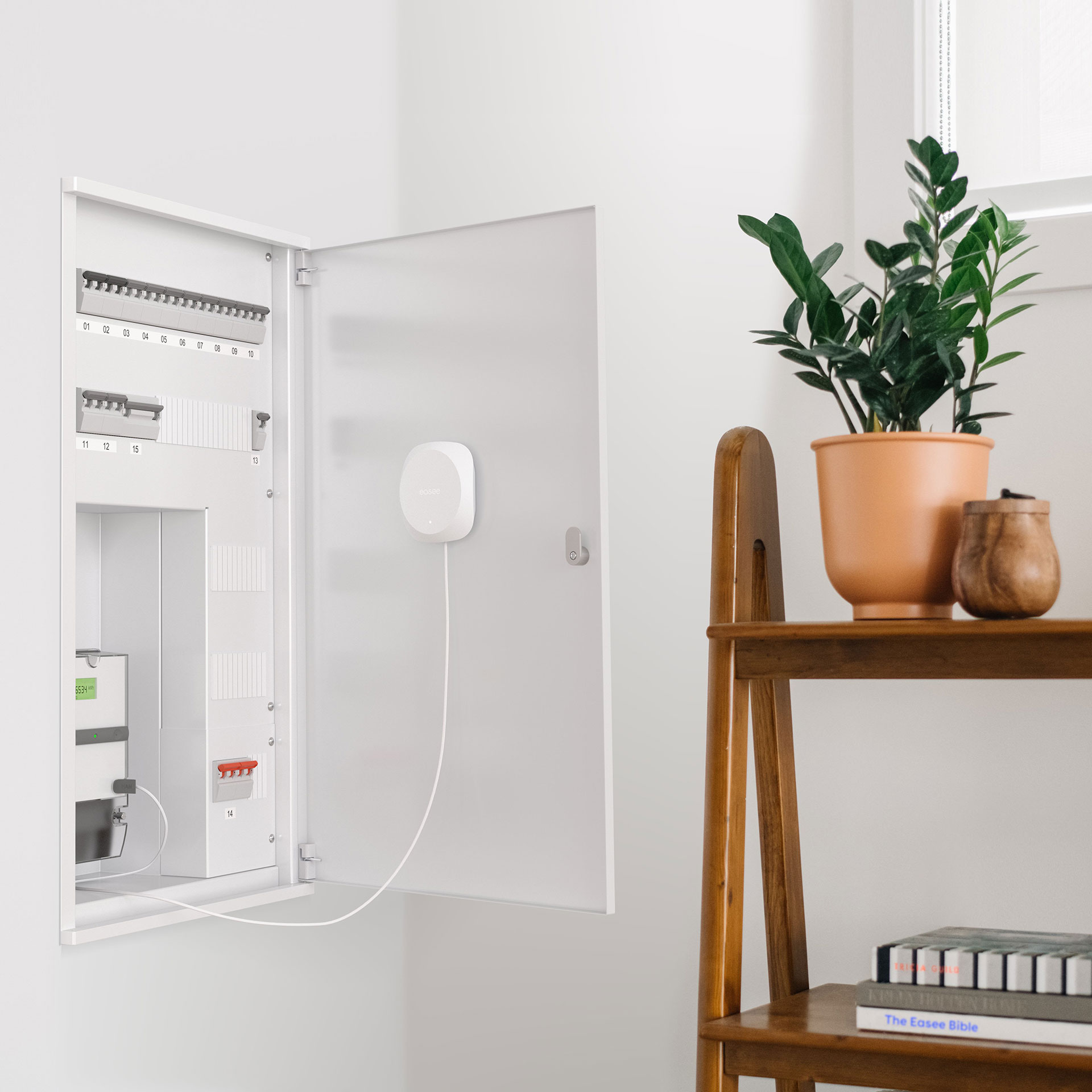

Wenn das Easee Link™-Funksignal schwach ist, kann der Equalizer dank seiner magnetischen Rückseite auf der Außenseite des Sicherungsschranks befestigt werden. Da das Equalizer-Kabel flach ist, sollte es möglich sein, es unter der Tür des Sicherungsschrankes hindurchzuführen.


Als Wandmontage in der Nähe der Ladestationen

Alternativ kann der Equalizer auch per mitgelieferter Wandbefestigung des Laderoboters an einer Wand befestigt werden. In der Abbildung oben ist der Equalizer direkt neben dem Sicherungsschrank platziert, mit einem Standard-Ethernet-Kabel und einem Erweiterungsadapter lassen sich jedoch Verlängerungen von bis zu 200 m erreichen.



Im Außenbereich

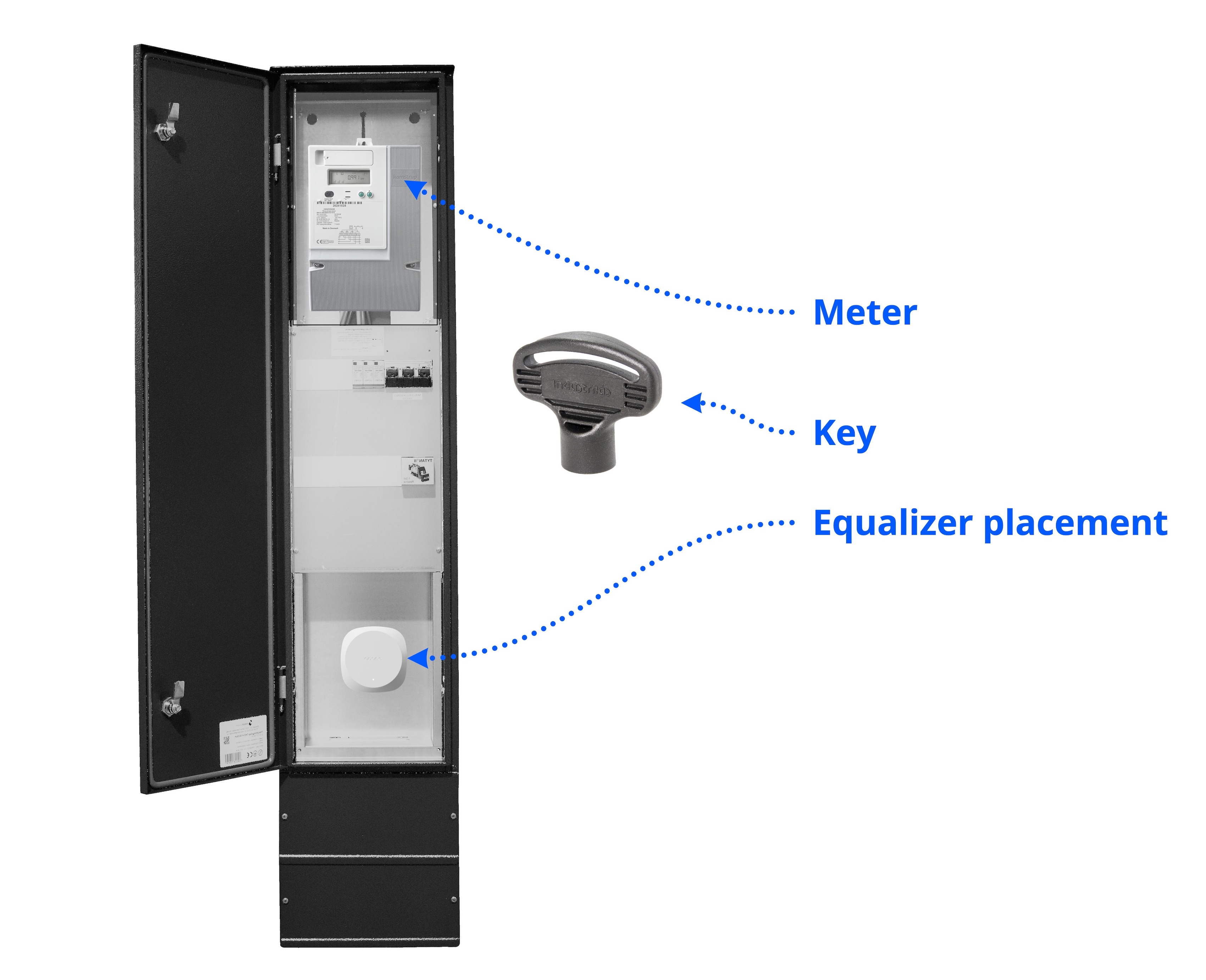

Im Inneren des Netzanschlusskastens

Möglicherweise ist dein Stromzähler in einem Netzanschlussschrank im Freien untergebracht. In solchen Fällen sollten Leerrohre vom Netzanschlusskasten zum innen liegenden Sicherungsschrank verlegt werden. Dann ist es möglich, den Equalizer mit einem Standard-Ethernet-Verlängerungskabel vom HAN-Port im Außenbereich auf einen Buchsenadapter im Innenbereich zu installieren.

Sollte kein solcher Kabelkanal vorhanden sein, muss der Equalizer im Netzanschlussschrank im Außenbereich installiert werden, um ihn vor Wettereinflüssen zu schützen.


☝️ Der Equalizer ist nicht für die Outdoor-Installation geeignet und muss daher bei Installation im Freien in einem wetterfesten Gehäuse installiert werden.
