In größeren Parkanlagen teilen sich alle Ladegeräte die gleiche elektrische Kapazität. Die Lastverteilung stellt sicher, dass die verfügbare Leistung sicher und effizient zwischen den Fahrzeugen verteilt wird, um eine Überlastung der Installation zu vermeiden. Dadurch ist es möglich, mehr Ladegeräte zu installieren, ohne die Hauptsicherung aufzurüsten oder statische Kapazitäten pro Stromkreis zu reservieren.

Lastverteilung kann auf 4 verschiedene Arten umgesetzt werden:

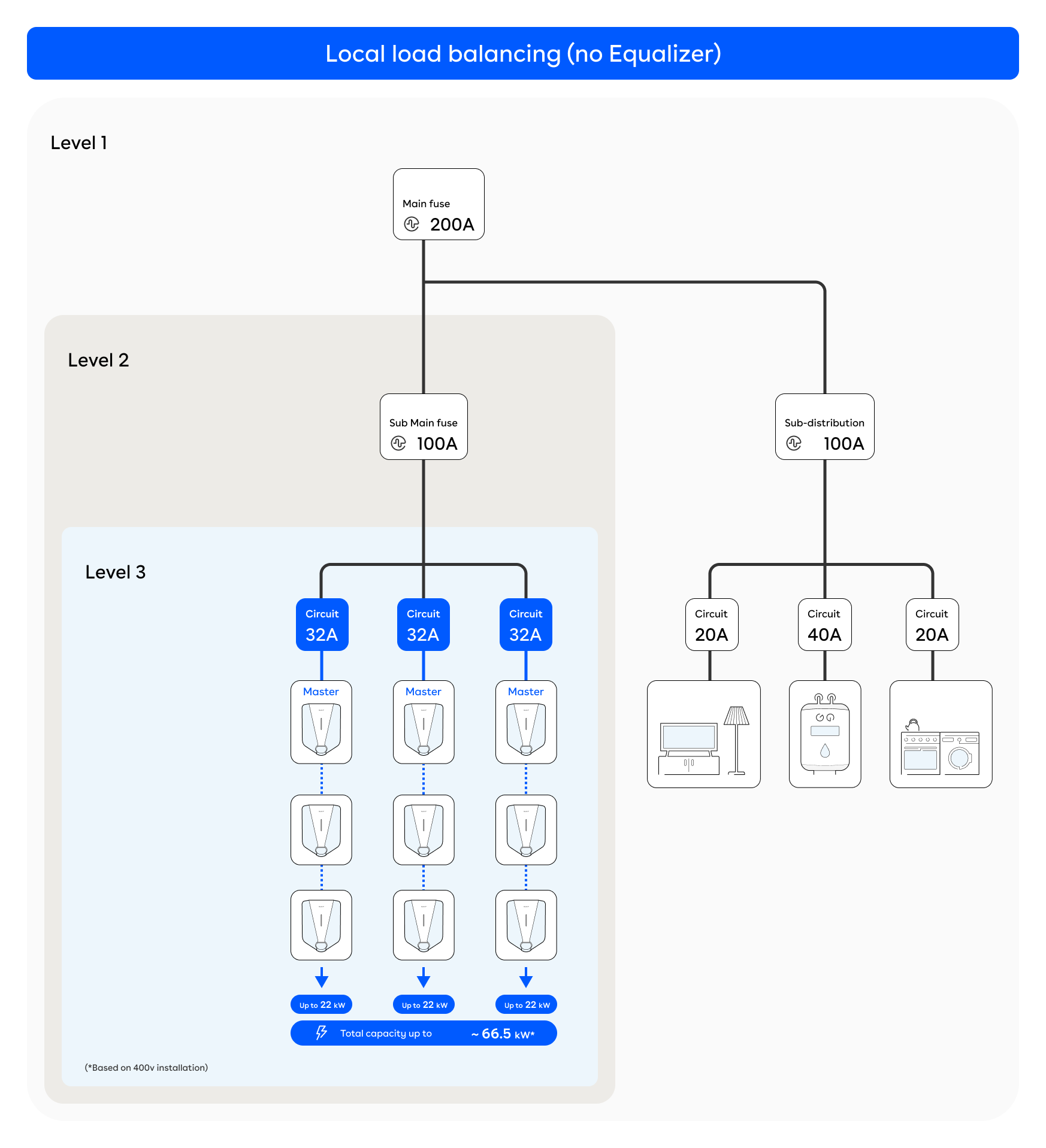

1. Lokale Lastverteilung ohne Equalizer

Ohne einen Equalizer werden die Ladegeräte nur intern innerhalb jedes einzelnen Stromkreises ausgeglichen. Das Master-Ladegerät verteilt die verfügbare Leistung unter den Ladegeräten desselben Stromkreises.

Vorteile:

• Ladegeräte im selben Stromkreis teilen automatisch die auf diesem Stromkreis verfügbare Kapazität.

Beschränkungen:

• Mehrere Stromkreise: Jeder Stromkreis balanciert isoliert. Es gibt keinen Lastenausgleich zwischen den Stromkreisen.
• Keine Lastverteilung gegenüber der Hauptsicherung: Das System hat keine Kenntnis vom Gesamtenergieverbrauch des Gebäudes.
• Unbenutzte Kapazität kann nicht umverteilt werden: Ein Stromkreis ohne aktive Fahrzeuge gibt keine Kapazität an andere Stromkreise frei.

Dies funktioniert bei kleineren Installationen, nutzt jedoch nicht die gesamte verfügbare Kapazität in größeren gemeinsamen Anlagen. Unsere Empfehlung ist, in Installationen mit mehreren Stromkreisen immer einen Equalizer zu installieren.

2. Lokale Lastverteilung mit Equalizer (empfohlen)

Der Equalizer liest den tatsächlichen Stromverbrauch des Gebäudes aus und passt die verfügbare Kapazität in der Ladeinstallation entsprechend an. Die gesamte Kapazität wird dynamisch über alle Stromkreise basierend auf dem Bedarf verteilt. Dies ermöglicht schnelleres Laden dort, wo es benötigt wird, und eine effizientere Nutzung der Gesamtkapazität der Installation. Die gesamte Kommunikation erfolgt lokal zwischen dem Equalizer und den Master-Ladegeräten sowie vom Master-Ladegerät zu den übrigen Ladegeräten im Stromkreis.

Vorteile:

• Die stabilste Lösung bei Installationen mit guter WLAN-Abdeckung.
• Lastverteilung über mehrere Stromkreise.
• Lastverteilung funktioniert weiterhin, auch wenn die Internetverbindung ausfällt.
• Schützt die Hauptsicherung vor Überlastung, wenn der Energieverbrauch an anderer Stelle im Gebäude hoch ist.
• Unterstützt bis zu 20 Stromkreise (20 Master-Ladegeräte) innerhalb derselben Installation, mit bis zu 100 Sekundärladegeräten pro Master.

Beschränkungen:

• Alle Ladegeräte und der/die Equalizer müssen mit demselben WLAN-Netzwerk verbunden sein.
• Erfordert stabiles WLAN.

Diese Lösung bietet die robusteste und vorhersagbarste Lastverteilung und funktioniert weiterhin, selbst wenn die Internetverbindung verloren geht. Die lokale Lastverteilung mit einem Equalizer ist in den meisten Fällen die beste Option – vorausgesetzt, alle Ladegeräte können mit demselben WLAN-Netzwerk verbunden werden.

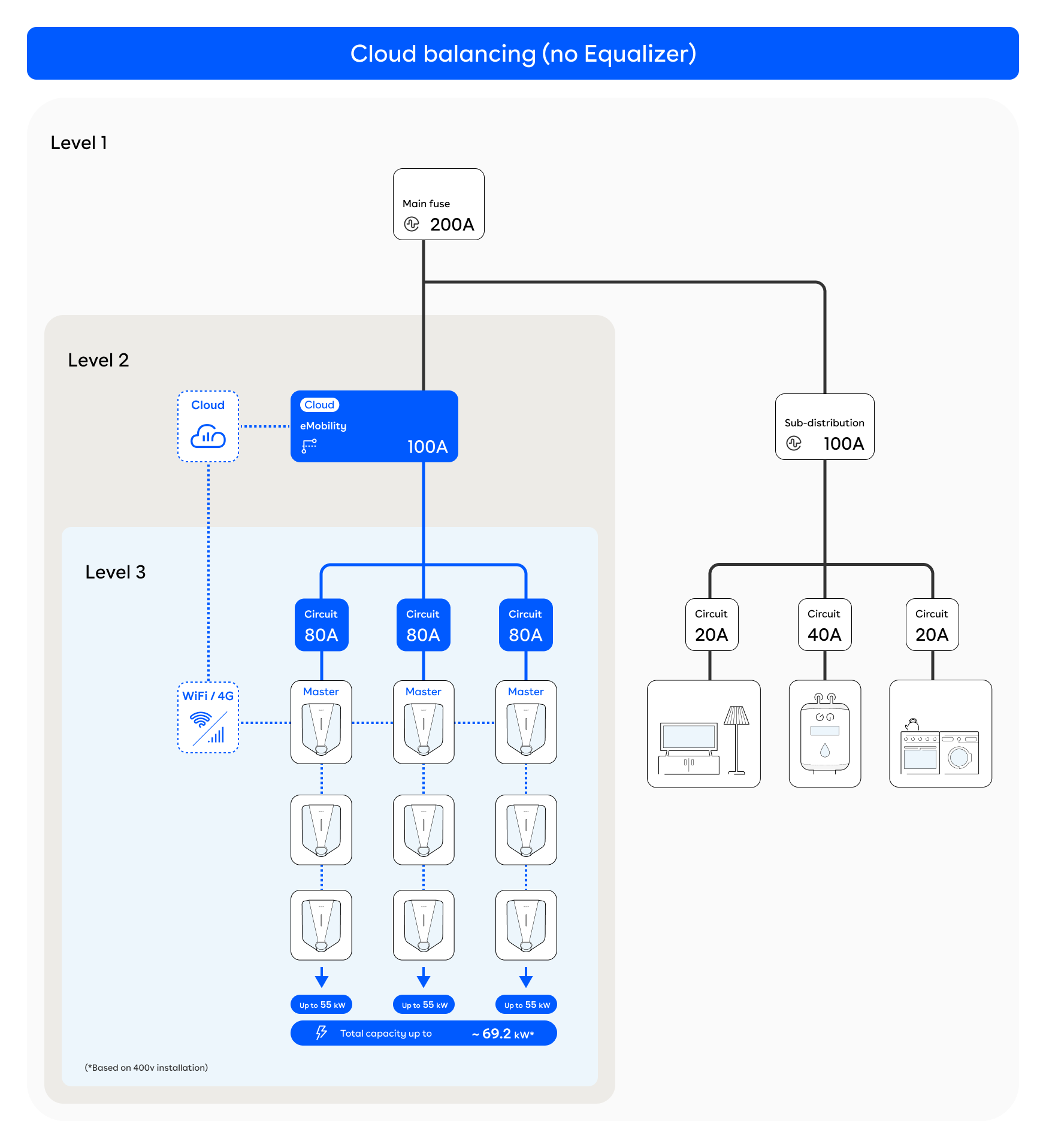

3. Cloud-Lastverteilung

Bei der Cloud-Lastverteilung wird die Logik der Lastverteilung in die Cloud verlagert. Die Master-Ladegeräte melden sich bei Easee Cloud, die die insgesamt verfügbare Kapazität (E-Mobilitätswert) dynamisch auf Stromkreise und Ladegeräte verteilt. Das System funktioniert auch, wenn Ladegeräte mit unterschiedlichen WLAN-Netzwerken oder einer Kombination aus WLAN und 4G verbunden sind.

Vorteile:

• Kann mehrere WLAN-Netzwerke und 4G kombinieren.
• Ideal für große oder komplexe Installationen, bei denen WLAN nicht den gesamten Bereich abdeckt.
• Erfordert keinen Equalizer, wenn nur die Kapazität des Ladesystems verwaltet werden muss.

Beschränkungen:

• Erfordert durchgehende Internetverbindung. Wenn 4G- oder WLAN-Abdeckung verloren geht, kann die Cloud keine aktualisierten Lastgrenzen an die Master-Ladegeräte senden, und diese wechseln in einen Fallback-Modus mit reduzierter Ladeleistung.
• Berücksichtigt nicht den Gesamtenergieverbrauch des Gebäudes (dies kann durch zusätzliche Installation eines Equalizers adressiert werden).
• Kann nicht mit Lastverteilungslösungen von Drittanbietern kombiniert werden.
• Kann nicht mit Direct OCPP kombiniert werden.

Cloud-Lastverteilung wird für Ladeinstallationen empfohlen, die sich über größere Flächen und/oder mehrere Etagen erstrecken, bei denen nicht alle Ladegeräte mit demselben WLAN-Netzwerk verbunden werden können. Zum Beispiel bei Außeninstallationen, bei denen eine ausreichende WLAN-Abdeckung sowohl komplex als auch kostspielig sein kann.

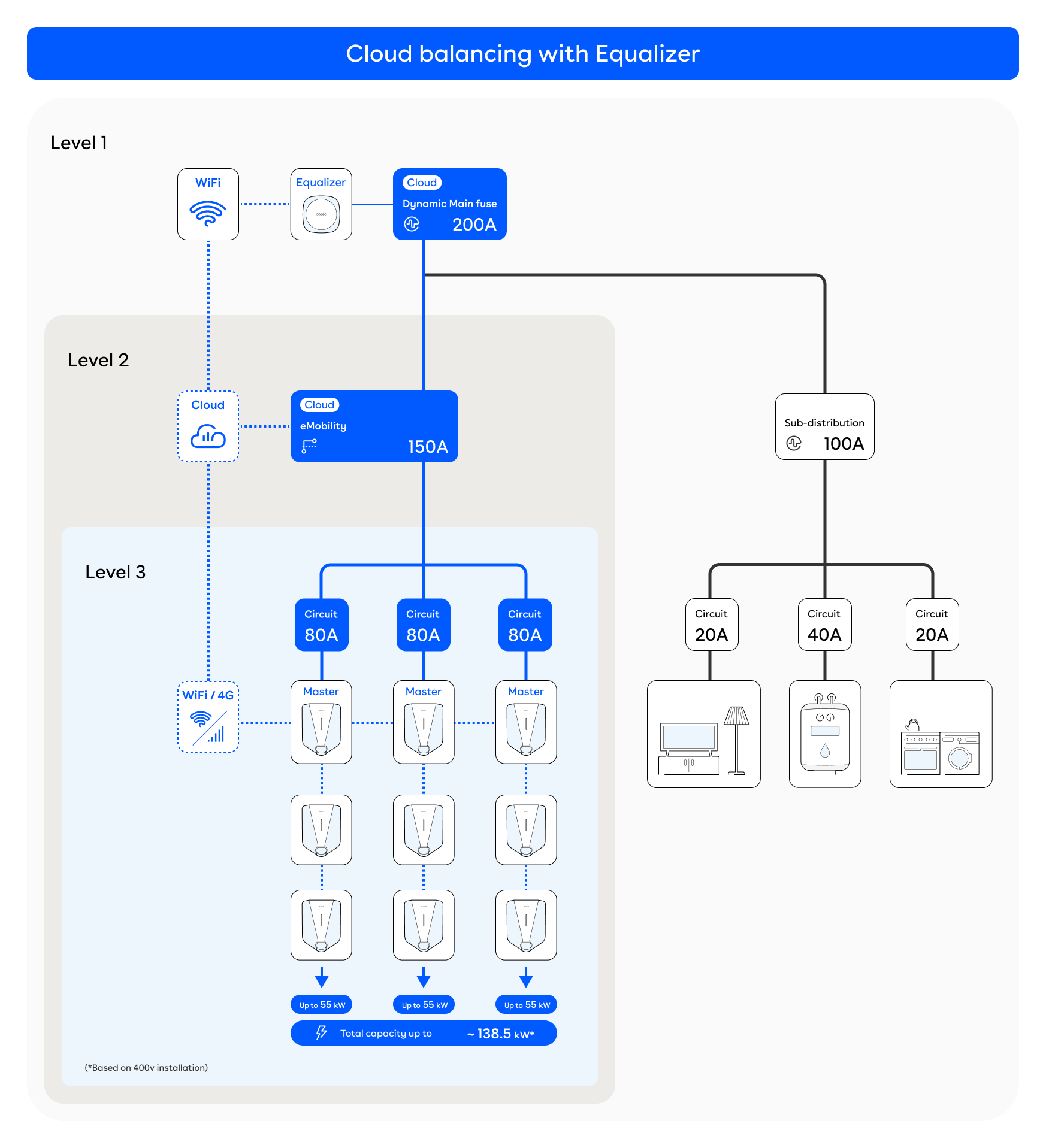

4. Cloud-Lastverteilung mit Equalizer

Die Cloud-Lastverteilung mit einem Equalizer wird in Installationen eingesetzt, bei denen dynamische Lastverteilung mit der Hauptsicherung des Gebäudes erforderlich ist, aber nicht alle Ladegeräte mit demselben lokalen WLAN-Netzwerk verbunden werden können.

Der Equalizer misst den Gesamtenergieverbrauch des Gebäudes an der Hauptsicherung, während Easee Cloud die Lastverteilung über Master-Ladegeräte koordiniert, die über verschiedene WLAN-Netzwerke und/oder 4G verbunden sind.

Wenn alle Ladegeräte und der Equalizer lokal über dasselbe WLAN-Netzwerk kommunizieren können, ist keine Cloud-Lastverteilung erforderlich. In diesen Fällen bietet die lokale Lastverteilung mit einem Equalizer die stabilste und effizienteste Lösung.

Dieses Setup ist hauptsächlich für große oder komplexe Installationen gedacht, wie Außen- oder verteilte Standorte, bei denen einige Ladegeräte außerhalb der WLAN-Reichweite liegen, aber dennoch in die dynamische Lastverteilung und den Schutz der Hauptsicherung einbezogen werden müssen.

Vorteile:

• Ermöglicht dynamische Lastverteilung gegenüber der Hauptsicherung des Gebäudes, selbst wenn nicht alle Ladegeräte im WLAN-Bereich des Equalizers sind.

• Erlaubt die Einbindung von Ladegeräten, die über verschiedene WLAN-Netzwerke und/oder 4G verbunden sind, in dasselbe lastverteilte System.

Beschränkungen:

• Erfordert durchgehende Internetverbindung. Wenn 4G- oder WLAN-Abdeckung verloren geht, kann die Cloud keine aktualisierten Lastgrenzen an die Master-Ladegeräte senden, und diese wechseln in einen Fallback-Modus mit reduzierter Ladeleistung.
• Kann nicht mit Lastverteilungslösungen von Drittanbietern kombiniert werden.
• Kann nicht mit Direct OCPP kombiniert werden.

Cloud-Lastverteilung mit einem Equalizer wird hauptsächlich eingesetzt, wenn die dynamische Lastverteilung die Hauptsicherung des Gebäudes einbeziehen muss, aber nicht alle Ladegeräte mit demselben WLAN-Netzwerk wie der Equalizer verbunden werden können.

Möchten Sie mehr über Cloud-Lastverteilung erfahren?

Siehe FAQ für detaillierte Informationen.
