Diese Anleitung beschreibt die Installation des Equalizers an Standorten mit mehreren Stromkreisen.
Für Hinweise zur Installation des Equalizers an Standorten mit nur einem Stromkreis, folge bitte diesem Link: Installation – Easee Equalizer .
| Die Anleitung wurde standardmäßig mit dem Leistungsanalysator Micromatic CVM E3 MINI erstellt. Für die Konfiguration von Messgeräten anderer Hersteller verwende bitte das Benutzerhandbuch des entsprechenden Anbieters. Die Installation an sich unterscheidet sich nicht. |
Wie funktioniert der Equalizer?
Der Easee Equalizer registriert den Energieverbrauch direkt an der Stromaufnahme im Gebäude und übermittelt diese Daten an die Ladegeräte vor Ort. Dadurch wird diesen signalisiert, wieviel Strom zum Laden des E-Fahrzeugs entnommen werden darf. Das verhindert eine Überlastung der Hauptsicherung und macht den dynamischen Lastausgleich zwischen den Stromkreisen am Ladestandort möglich.
Bei Single-Stromkreisen, das können beispielsweise 1-Familien-Häuser sein, muss der Equalizer lediglich mit dem P1-Port des digitalen Stromzählers verbunden und danach konfiguriert werden.
An größeren Ladestandorten mit mehreren Stromkreisen und ohne Stromzähler ist das Verfahren etwas aufwändiger, daher haben wir hier wichtige Fakten zur Installation für dich zusammengefasst.
Installation an einem Standort mit mehreren Stromkreisen
Um den Equalizer an einem Ladestandort mit mehreren Stromkreisen zu installieren, sind verschiedene Komponenten zum Lesen, Analysieren und Übertragen von Verbrauchsdaten über Stromkreise hinweg nötig. Im Equalizer-Kit findest du alle wesentlichen Bestandteile , die für eine solche Installation benötigt werden.
Installieren des Leistungsmessers
|
Achtung! |
Installation

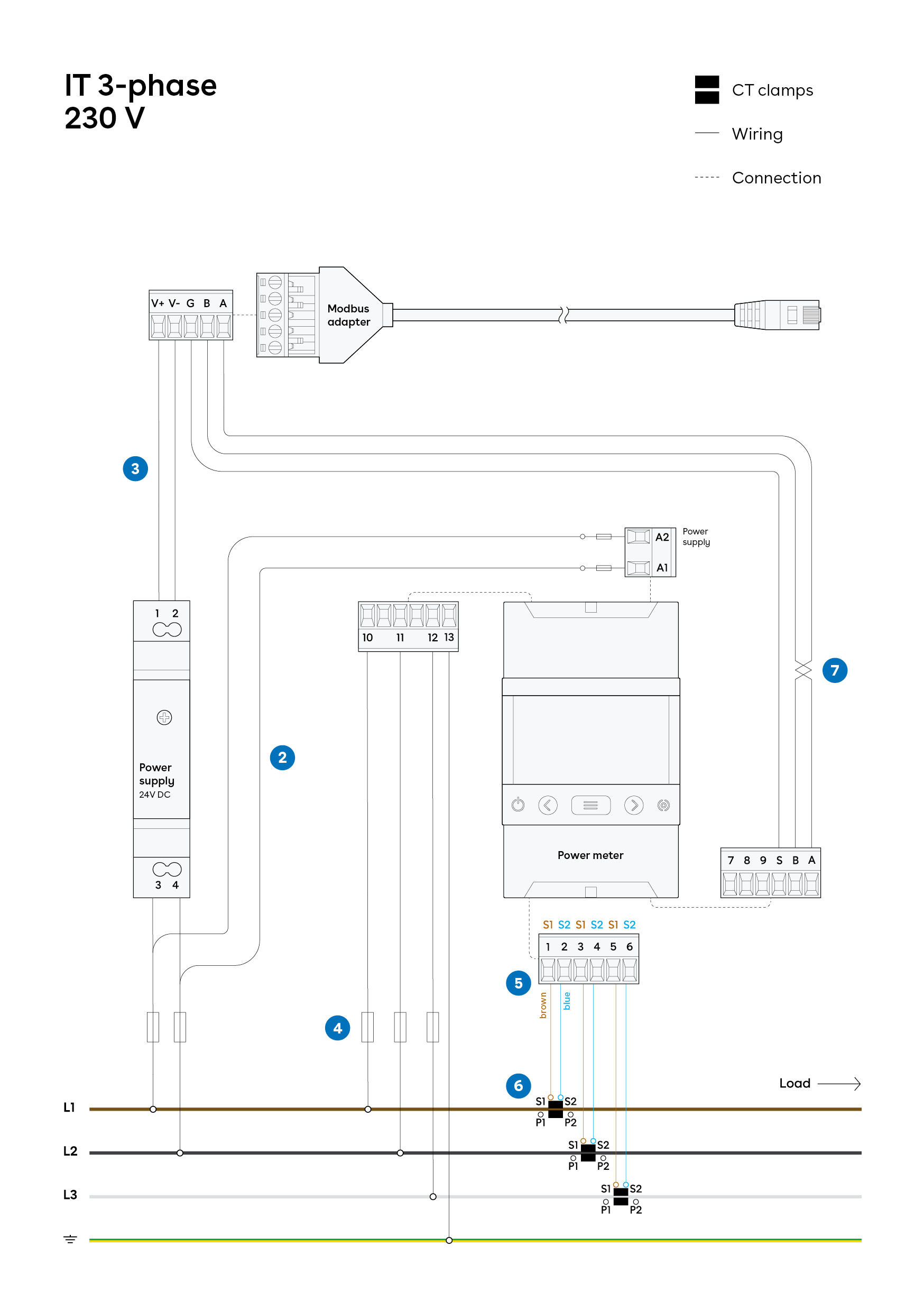

Die hier abgebildeten Installationsskizzen stellen Einrichtung und Verkabelung der Komponenten für die Netztypen TN 3-phasig 400 V und IT 3-phasig 230 V dar.
Verwende einen der hier abgebildeten Anschlusspläne, um den Stromzähler in einem geeigneten Netzsystem anzuschließen.
1. Montiere zunächst den Leistungsmesser und das Netzteil auf einer DIN-Schiene im Sicherungsschrank.
| Das Netzteil versorgt den Equalizer mit 24V DC Betriebsstrom. |
2. Schließe die Betriebsstromklemmen am Leistungsmesser an. Diese Schaltung kann auch für die 24 V Spannungsversorgung verwendet werden.
| Wir empfehlen, den Leistungsmesser auf eine separate Sicherung von maximal 10 A einzustellen. |
3. Verbinde lose Adern 1 und 2 mit den 24 V-Ausgängen des Netzteils und führe sie zu den Klemmen V+ und V- des Modbus-Adapters.
| Der speziell entwickelte RS485 zu RJ12-Modbus-Adapter ist im Equalizer Kit enthalten. |
4. Schließe Phasen- und Neutralleiter (bei IT-Netz PE) für die Spannungsmessung an die Klemmen des Leistungsmessers an.
5. Schließe die Drähte des/der Stromsensor(en) an die Strommessklemmen an.
6. Bringe einen Sensor um jeden Leiter entweder vor oder hinter der Hauptsicherung im Sicherungsschrank an. Stelle dabei sicher, dass die Sensoren richtig angeschlossen sind: Die markierten Pfeile auf den Sensoren müssen der aktuellen Richtung von der Stromaufnahme zum Ladepunkt folgen.
| Stromsensoren sind elektrische Bauelemente, mit denen die Stromstärke in Kabeln und Stromschienen (berührungslos) gemessen werden kann. Es können sowohl CT-Klemmen als auch Rogowski-Spulen zum Einsatz kommen. Einige Arten von Rogowski-Spulen erfordern einen Verstärker zwischen den Sensoren und dem Leistungsmesser. |
7. Lose Adern an die mit A+, B- und S gekennzeichneten Klemmen anschließen und zu den Klemmen A, B und G des Modbus-Adapters führen.
8. Stelle auch sicher, dass der Stromzähler für das Stromnetz am Standort korrekt konfiguriert ist.
|
Die Vorgehensweise zur Konfiguration des richtigen Netztyps findest du hier: Netztyp am Stromzähler konfigurieren. |
9. Verbinde den Modbus-Adapter mit dem Equalizer. Es ist wichtig, den Equalizer innerhalb des Abdeckungsbereichs des vom Standort genutzten WLAN-Netzwerks zu platzieren.
Konfigurieren des Equalizers
|
Um den Equalizer an einem Standort mit mehreren Schaltkreisen zu konfigurieren, muss die Easee Installer-App eingesetzt werden. |
| Vergewissere dich, dass der Equalizer und die Master-Einheiten mit demselben WLAN-Netzwerk verbunden sind. Überprüfe auch, ob NFC (Near Field Communication) auf deinem Mobiltelefon aktiviert ist. |
- Gehe zu Standort aktualisieren und wähle den gewünschten Standort aus.
- Aktiviere Standort-Struktur und wähle dann Equalizer hinzufügen.
- Gib die nötigen WLAN-Informationen für das Netzwerk ein, mit dem die Laderoboter verbunden sind.
- Halte die Vorderseite des Equalizers an dein Mobiltelefon, um die WLAN-Details zu übertragen. Der Equalizer benötigt keine Stromversorgung, um die Daten zu empfangen.
- Verbinde den Equalizer mit dem mitgelieferten Spezialkabel.
- Gehe zu Standort-Einstellungen und dann zu Equalizer. Wähle dort Zählertyp und danach den im System verwendeten Zähler aus.
| Bei Installationen mit mehr als einem Stromkreis empfehlen wir dringend, einen oberen Grenzwert für die gesamte Ladeinfrastruktur festzulegen (eMobility-Sicherung). Um diese Größe zu definieren, wähle bei den Standorteinstellungen den Punkt Equalizer und gib unter Max. zugewiesener Strom den gewünschten Wert ein. |
Du möchtest noch mehr über den Equalizer erfahren? Hier geht es weiter mit:
