Este producto solo debe ser instalado, reparado o revisado por un electricista autorizado. Deben respetarse todas las normativas locales, regionales y nacionales aplicables a las instalaciones eléctricas.

Corte la alimentación antes de comenzar la instalación. Tenga extrema precaución y siga las instrucciones cuidadosamente.

La instalación del Easee Equalizer Amp es sencilla, pero, como con cualquier trabajo en un sistema trifásico, requiere cierta atención a los detalles.

1. Monte el Equalizer Amp en el carril DIN dentro del armario de fusibles. Si no es posible, fije el soporte DIN incluido (B) a una superficie y, a continuación, monte el Equalizer Amp en el carril DIN.

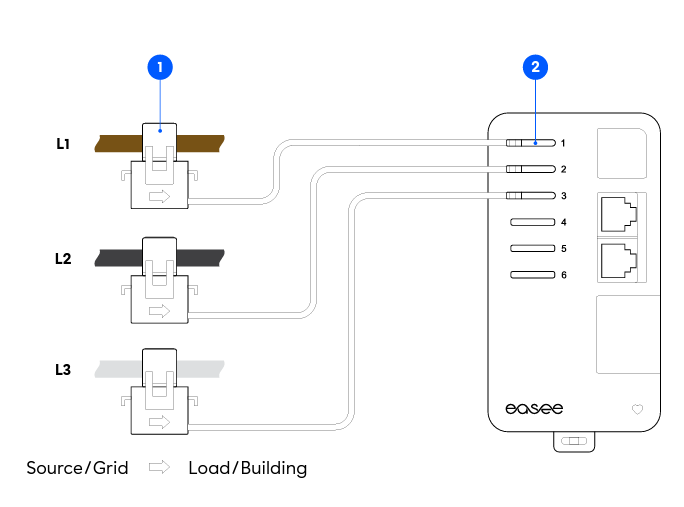

2. Coloque cada sensor de corriente alrededor de cada conductor, ya sea delante o detrás del fusible principal. La flecha del sensor debe apuntar hacia la carga en cada cable de fase (L1, L2 y L3).
3. Conecte los sensores de corriente L1, L2 y L3 a sus respectivos terminales 1, 2 y 3.


   Según la normativa nacional, el color de los cables puede variar respecto a la ilustración.



4. Conecte el cable de alimentación a una fuente de alimentación adecuada.
   Se recomienda un fusible independiente con una capacidad máxima de 16 A.

5. Conecte el cable RJ12 al terminal RJ12 superior del Equalizer Amp.
   El terminal RJ12 inferior se utiliza al conectar varios Equalizer Amp.

6. Asegúrese de que:

   • La dirección de la corriente es correcta en los sensores de corriente.
   • Los emplazamientos de carga y el Equalizer Amp tienen la misma secuencia de fases.
   • El sensor L1 está conectado en el terminal 1, el sensor L2 en el terminal 2 y el sensor L3 en el terminal 3 del Equalizer Amp.
7. Encienda el Equalizer Amp. Debería ver un LED en forma de corazón parpadeando en la esquina inferior derecha del dispositivo.

Configuración del Equalizer para usar el Equalizer Amp

Antes de empezar, asegúrese de tener el NFC activado en su dispositivo y de usar la misma información de WiFi utilizada para conectar el cargador maestro. La alimentación del Equalizer debe estar apagada para poder configurarlo.

1. En la app Installer, pulse Actualizar su emplazamiento existente o Emplazamientos en cursoy seleccione su emplazamiento.

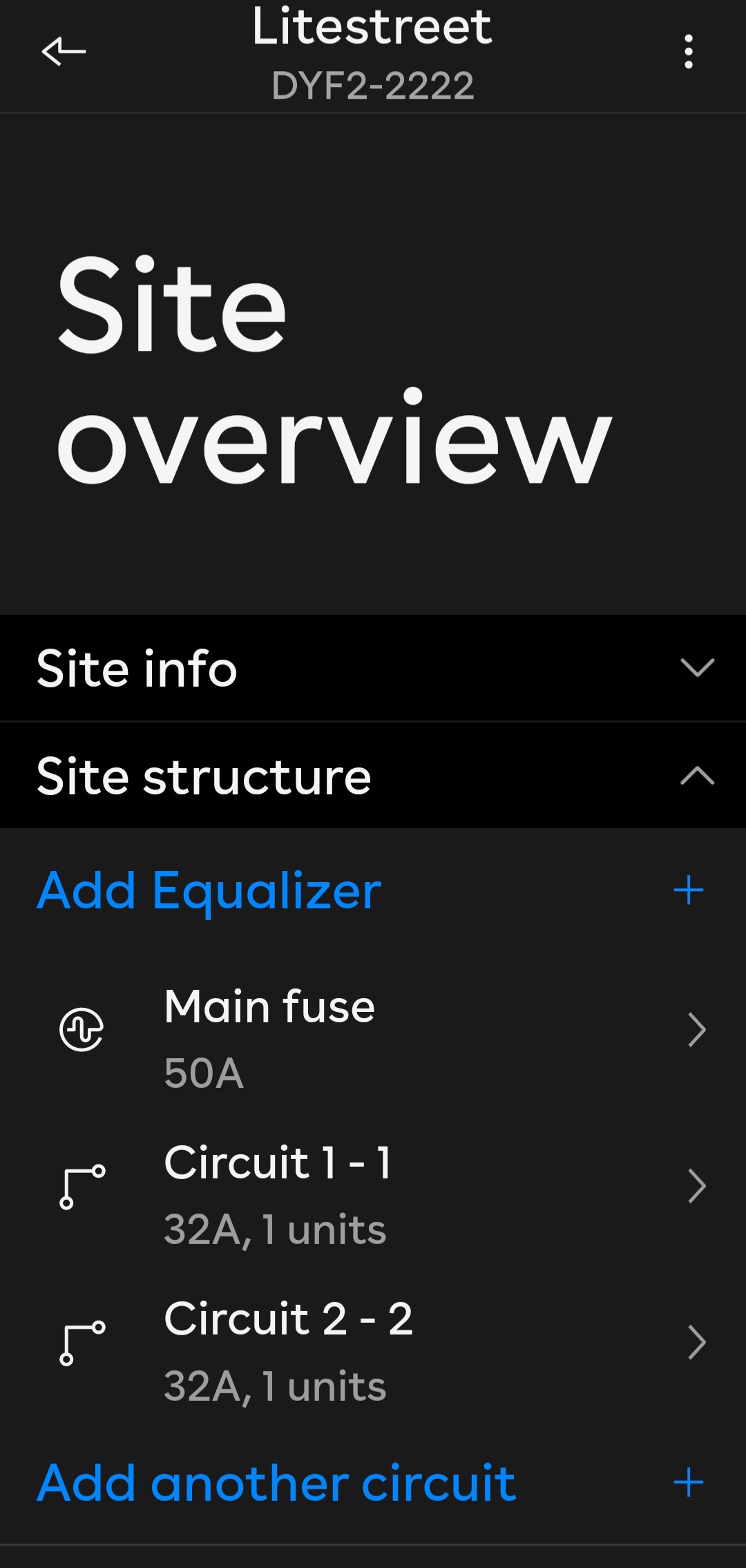

   Se abre la tarjeta Resumen del emplazamiento correspondiente al emplazamiento.



2. Pulse Añadir Equalizer.
3. Introduzca la información de WiFi.
   Asegúrese de usar la misma información que se utilizó para conectar el cargador maestro.

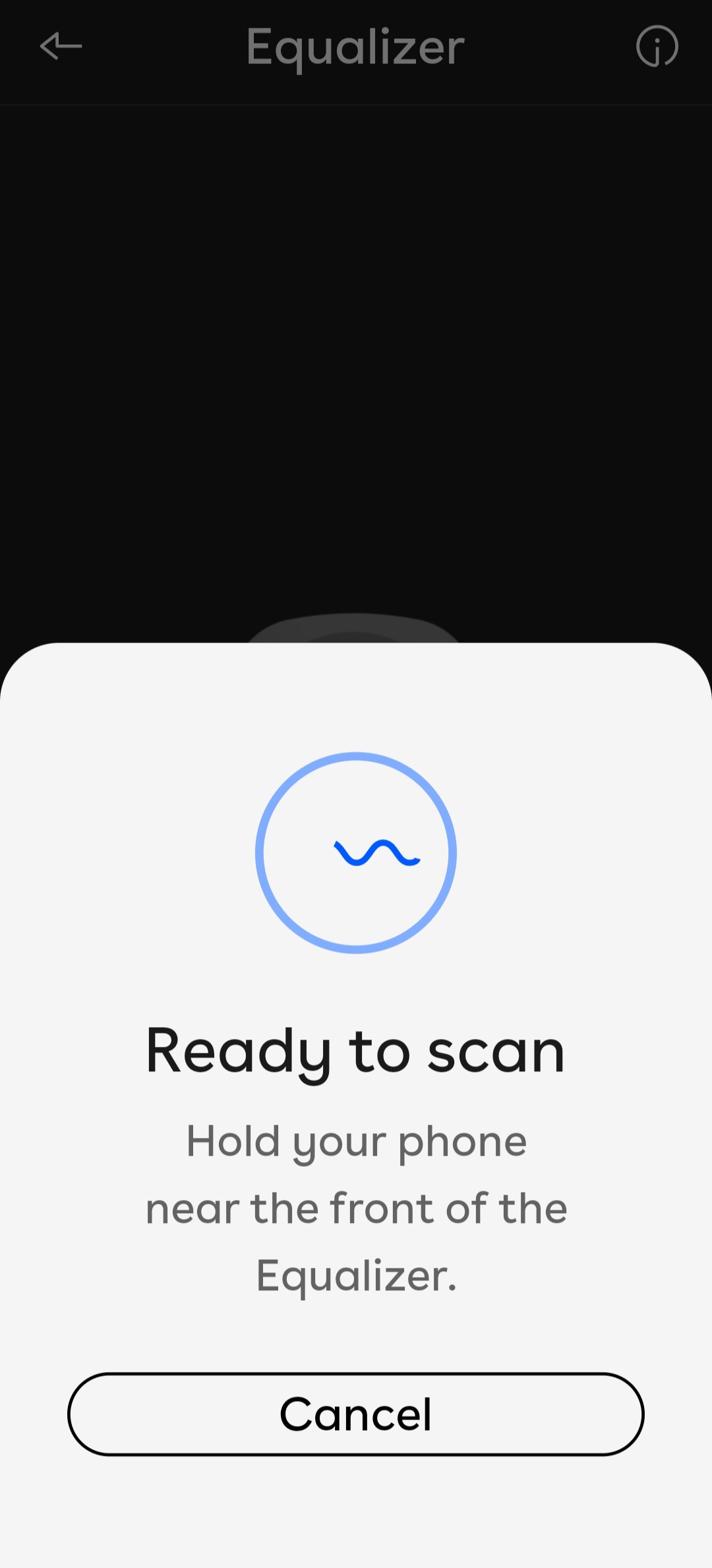

4. La app ya está lista para escanear el Equalizer.

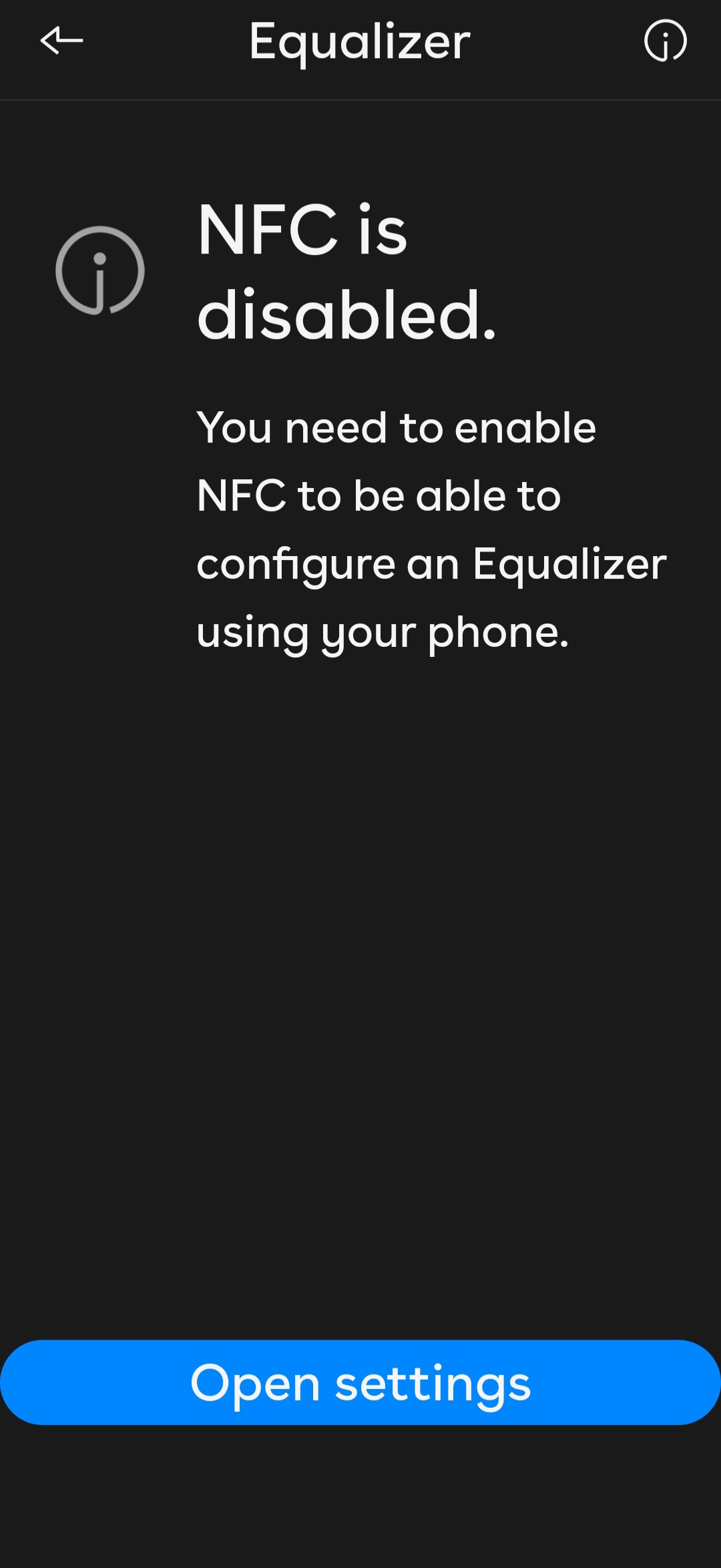

   Si el NFC de su dispositivo no está activado, se le pedirá que cambie su configuración.

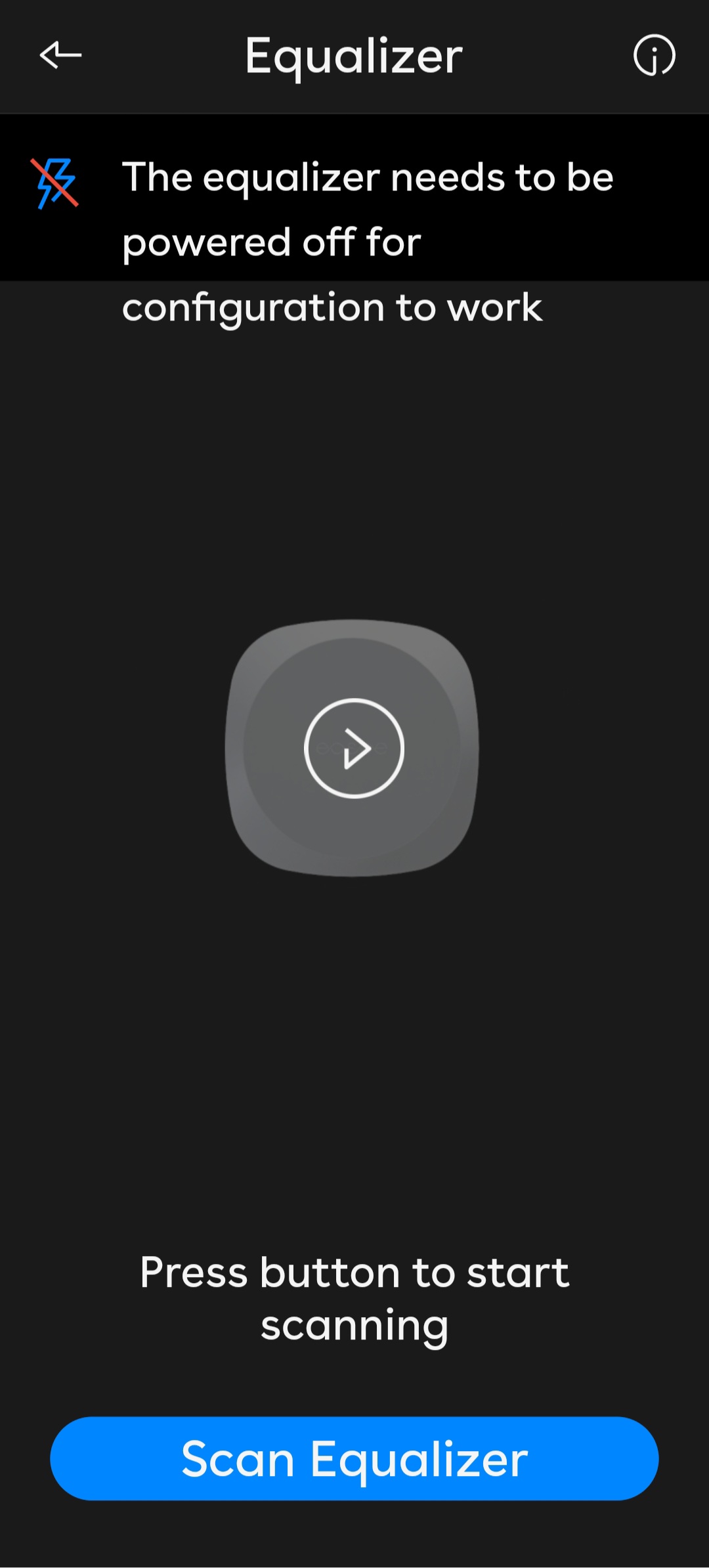

   Si el Equalizer está encendido, se le pedirá que lo apague. Pulse Escanear Equalizer cuando esté listo.





   Si escanea el Equalizer en el cargador maestro, deberá acceder a la configuración después de la instalación y cambiar el tipo de medidor.

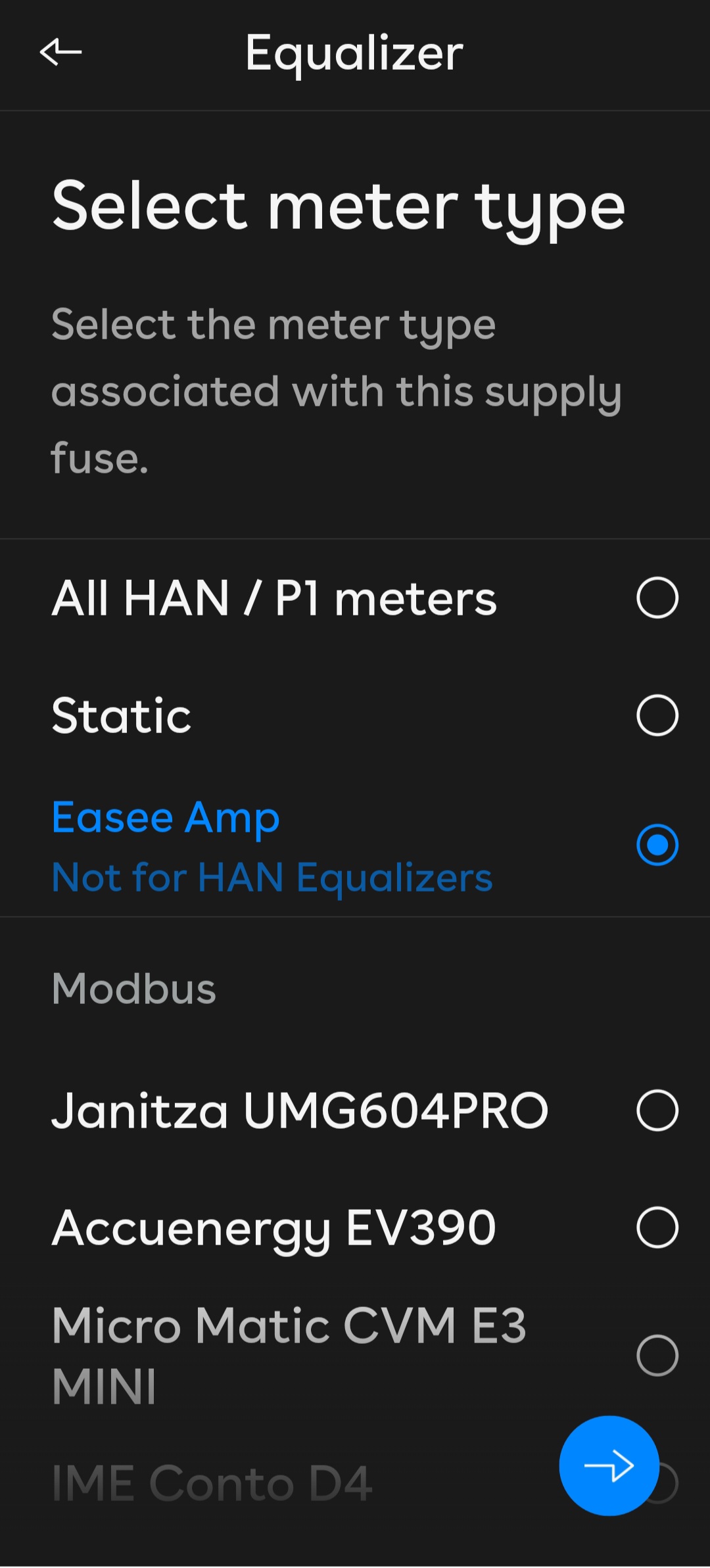

5. Una vez escaneado el Equalizer, se abrirá la tarjeta Seleccionar tipo de medidor .




6. Seleccione Easee Amp. Pulse la flecha para continuar.
7. Se le mostrará una serie de recordatorios del proceso. Pulse Omitir para omitir estas ilustraciones en la app.
8. Asegúrese de que la red WiFi esté activa y funcionando. El Equalizer se iniciará.
   Si es necesaria una actualización del Equalizer, pulse Actualizar y continuar. Una vez actualizado el software, se muestra la tarjeta Resumen del emplazamiento .

El Equalizer ya está configurado junto con el Equalizer Amp.
