Retirar la cubierta frontal
- Antes de realizar cualquier desmontaje, asegúrese de que el suministro eléctrico del cargador esté apagado.
- Doble hacia abajo la parte inferior de la cubierta de goma.

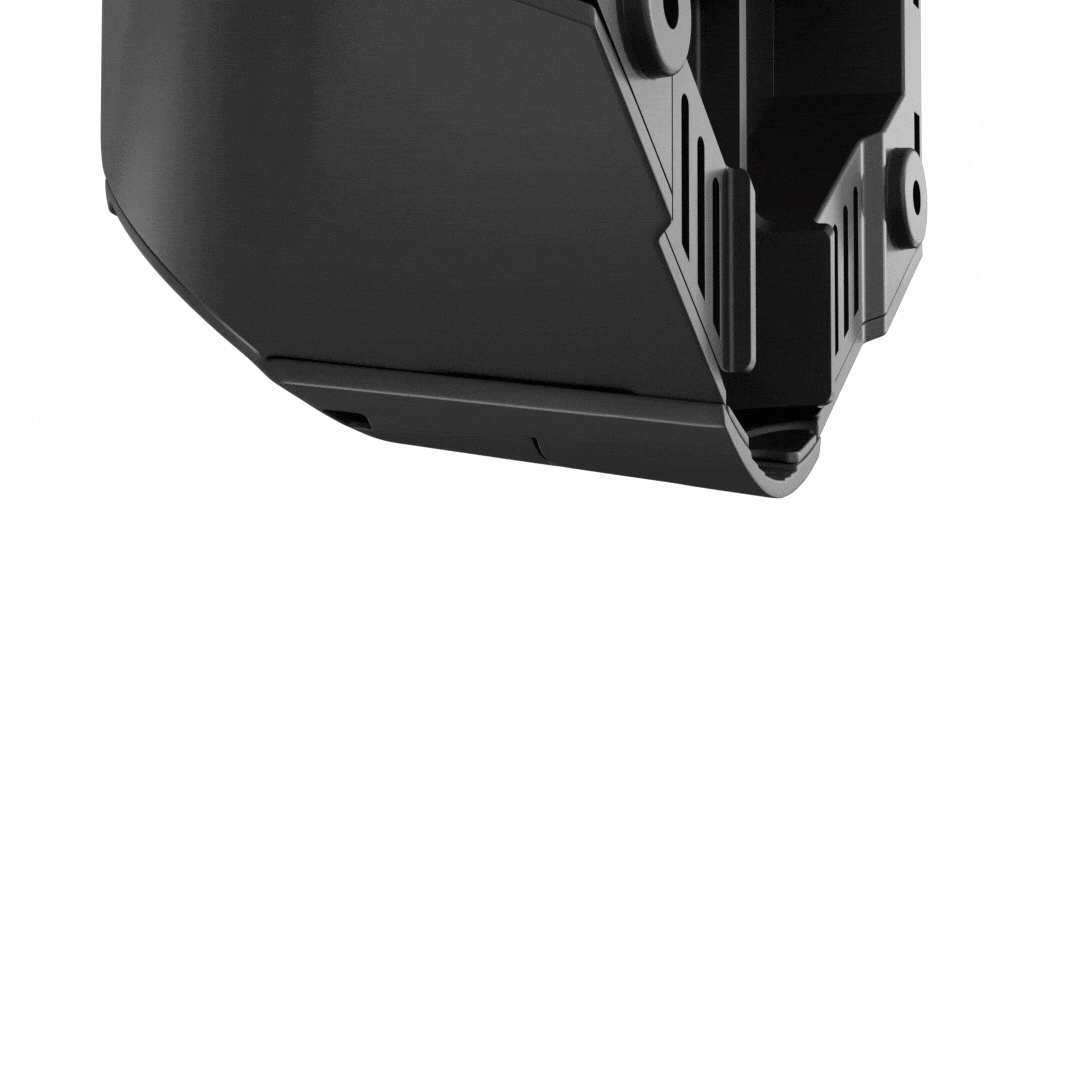

- Retire el tornillo que asegura la cubierta frontal.
En algunos casos, el instalador puede no haber colocado el tornillo, dejando el orificio del tornillo vacío. El tornillo es un Torx T25.
-

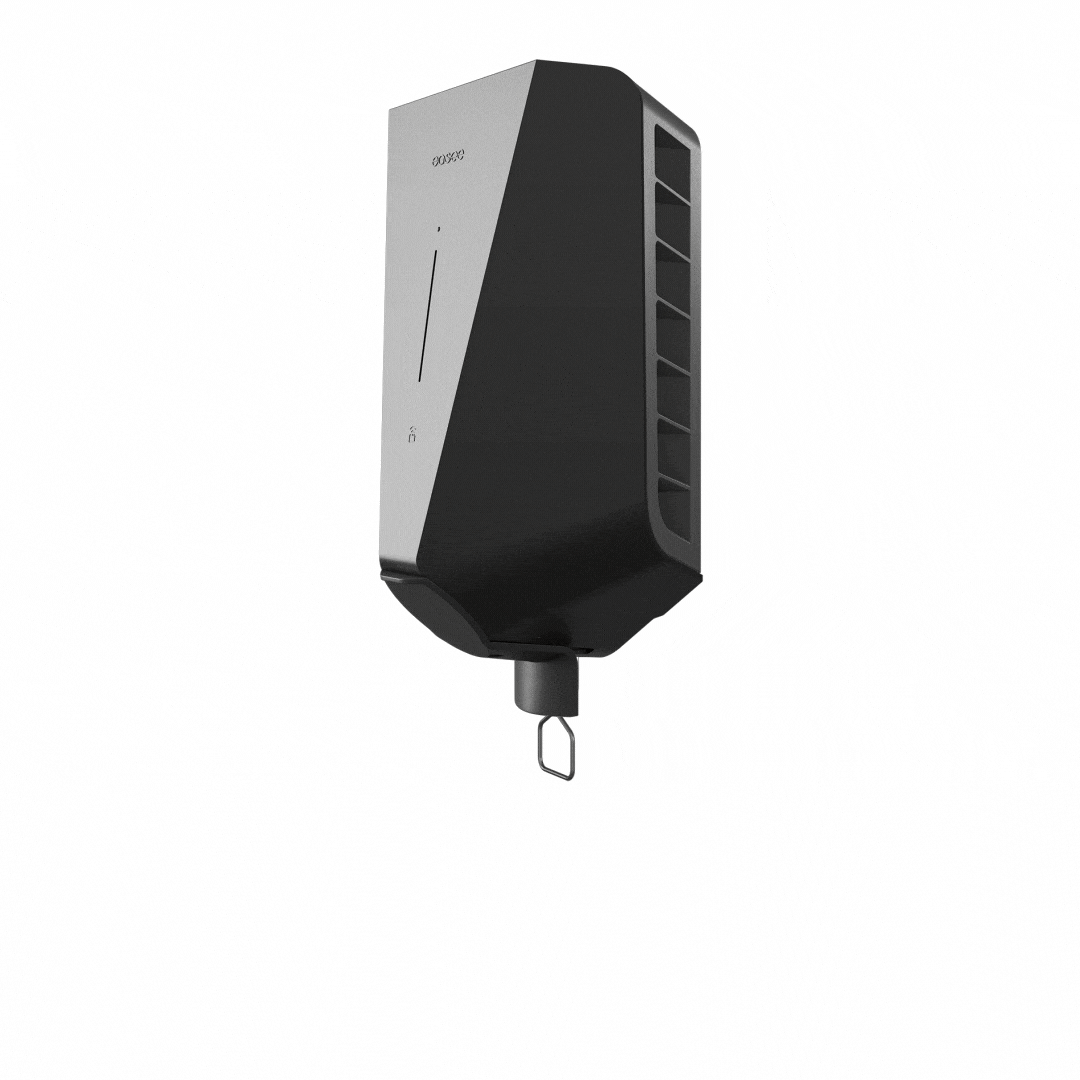

Coloque los dos extremos de la herramienta en las aberturas situadas en la parte inferior de la cubierta frontal.
-
Tire de la herramienta con suavidad pero con firmeza hasta que la cubierta frontal comience a soltarse.
-
Una vez que la cubierta esté suelta, levántela por completo.
Si no encuentra la herramienta, también puede retirar la cubierta manualmente. Coloque ambas manos en el borde inferior de la cubierta frontal. Aplique una presión firme con las palmas, manteniendo un agarre estable en ambos lados. Una vez que la cubierta esté suelta, retírela por completo.

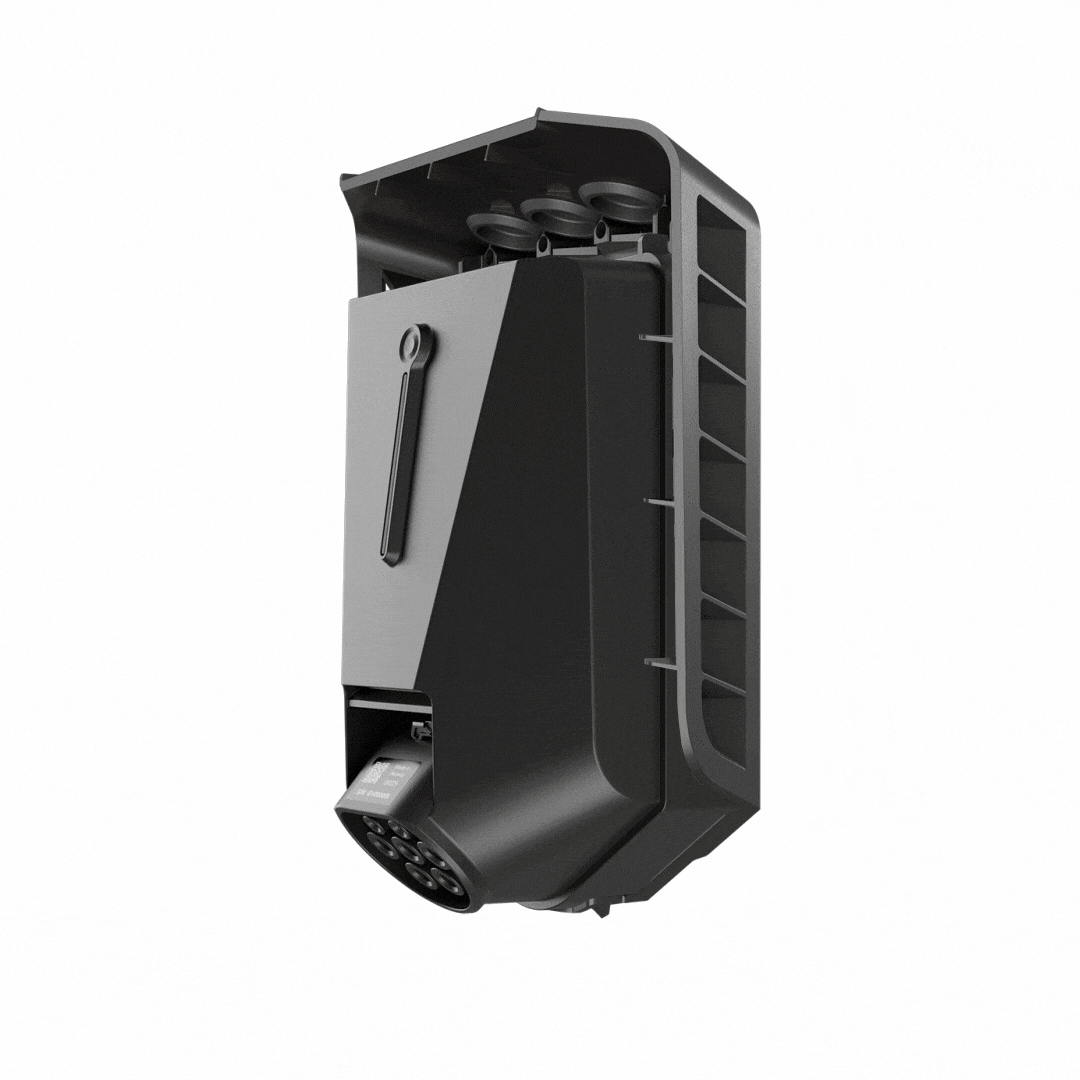

- Sujete firmemente el conector Tipo 2.
- Empuje hacia arriba con buena fuerza hasta que el Chargeberry se desconecte.
Volver a colocar el Chargeberry

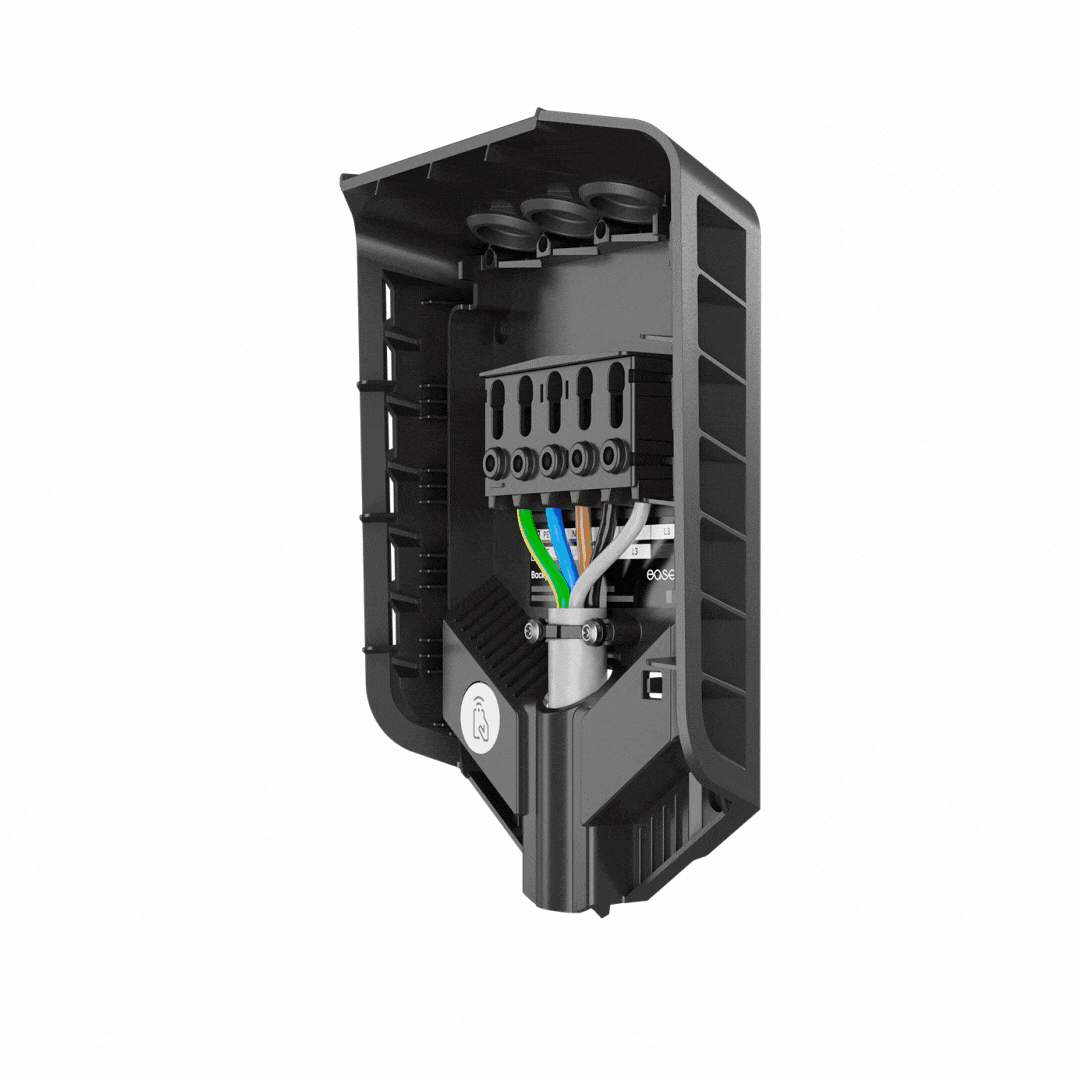

- Alinee el nuevo Chargeberry con la placa base, asegurándose de que los conectores estén correctamente posicionados.
- Presione el Chargeberry firmemente hacia abajo sobre la placa base hasta que oiga un clic, lo que indica que está bien encajado.
Colocar la cubierta frontal
- Coloque la cubierta frontal de nuevo en el cargador, asegurándose de que quede plana y correctamente alineada.
- Presione suavemente a lo largo de los bordes de la cubierta frontal para asegurarse de que quede completamente fijada.
- Vuelva a colocar el tornillo retirado anteriormente y apriételo para asegurar la cubierta.
Encender
Restablezca la alimentación del cargador activando el fusible. Compruebe que el cargador se encienda correctamente. El cargador debería mostrar dos LED blancos en la parte inferior de la tira si es el cargador maestro, o un LED blanco si es un cargador secundario.
