Para obtener la mejor señal WiFi y EaseeLink™ posible, la ubicación de su cargador es importante.
Ubicaciones de instalación en interiores

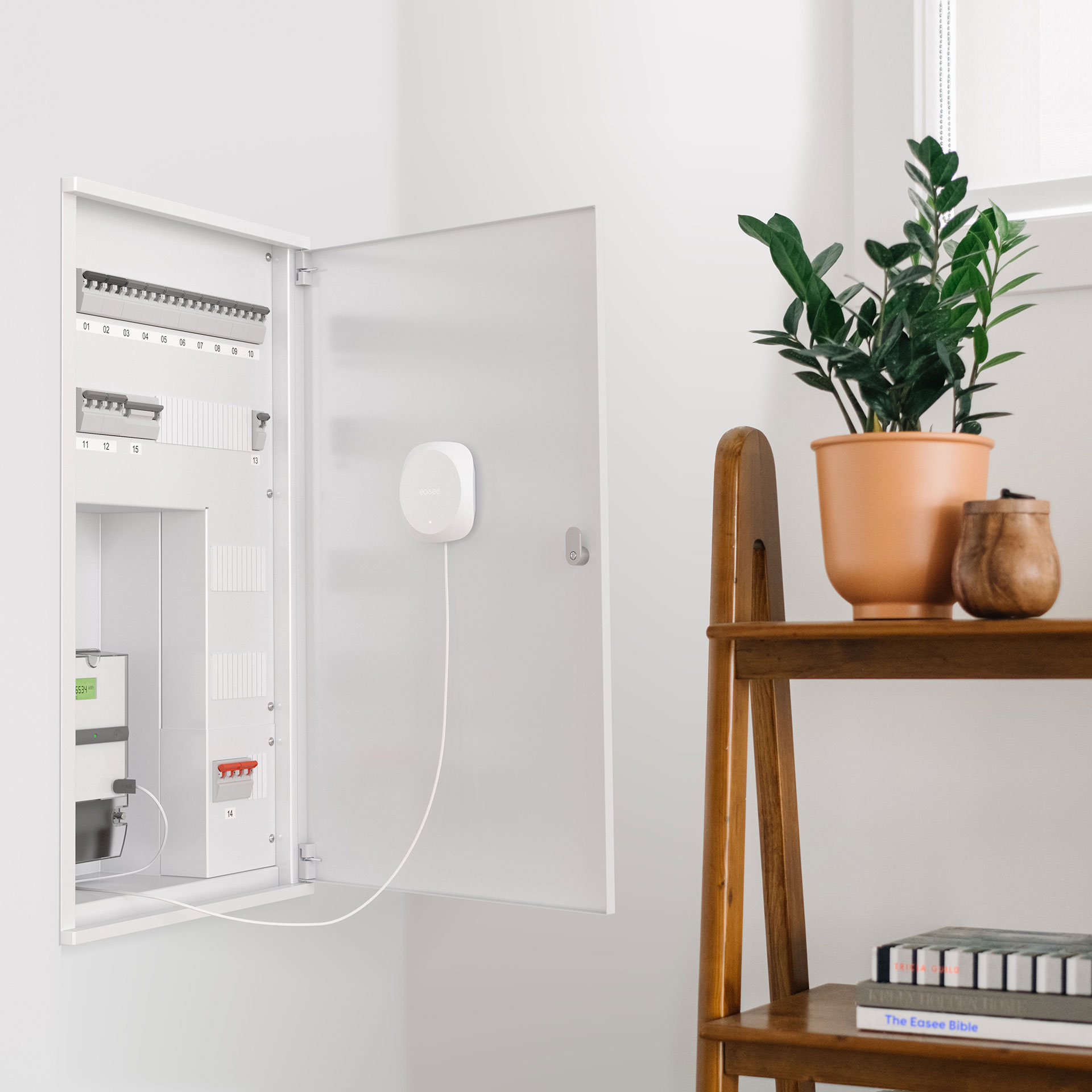

Dentro del cuadro de fusibles
El Equalizer se puede colocar dentro del cuadro de fusibles. En la mayoría de los casos, esto funcionará bien siempre que la señal de radio EaseeLink™ llegue a los cargadores o que el Equalizer y el cargador estén en la misma red WiFi.
En la puerta del cuadro de fusibles
Si la señal de radio EaseeLink™ es débil, le sugerimos colocar el Equalizer en el exterior del cuadro de fusibles usando la parte posterior magnética. El cable del Equalizer es plano y debería ser posible pasarlo por debajo de la puerta del cuadro de fusibles.

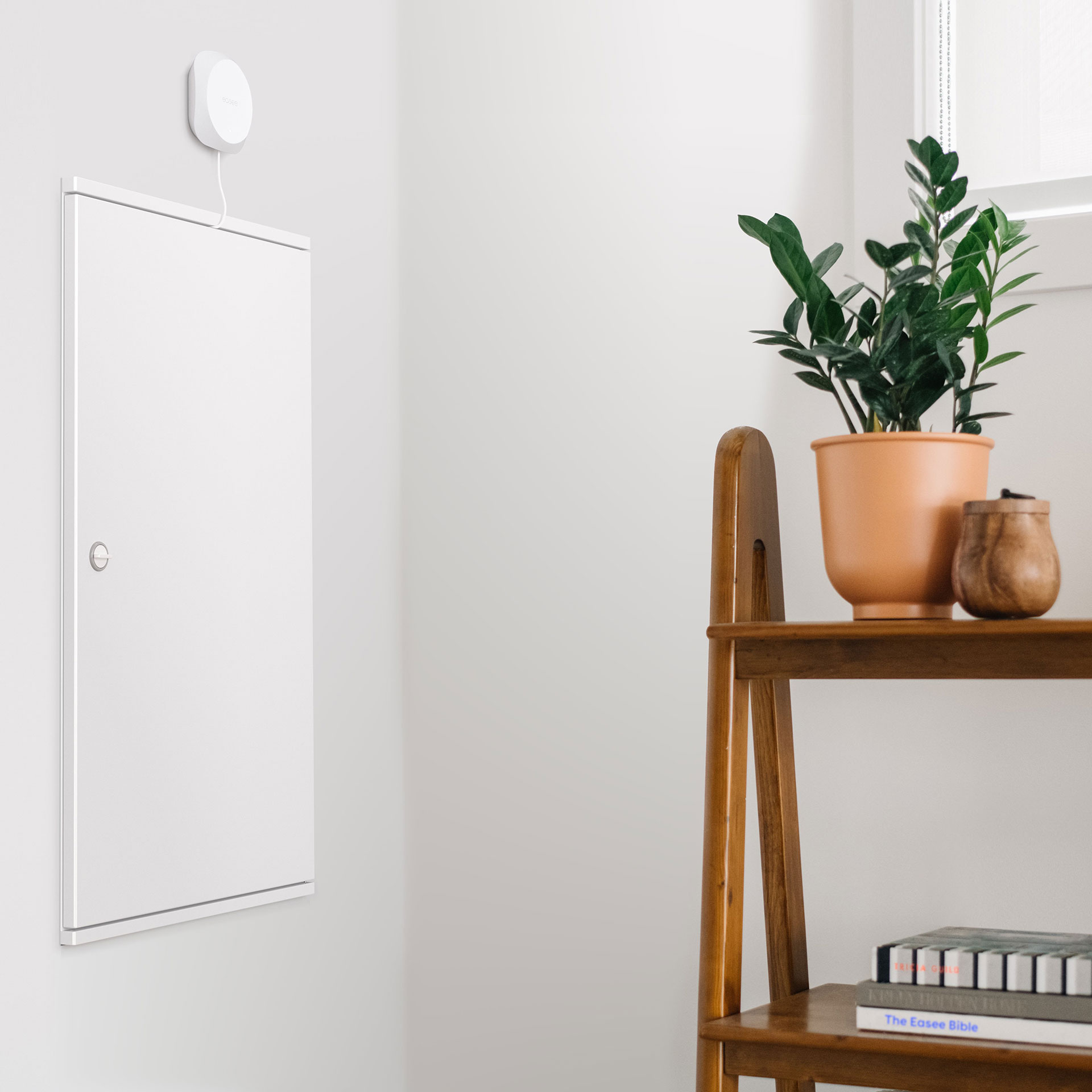

Montado en la pared, más cerca de los cargadores Easee
Alternativamente, el Equalizer se puede fijar a una pared usando el soporte de pared incluido en la caja. En la ilustración anterior, el Equalizer está colocado justo al lado del cuadro de fusibles, pero es posible extender el cable.
Longitudes máximas:
- La distancia máxima entre el modbus y el HAN es de 200 metros.
- La distancia máxima entre el modbus y el P1 es de 200 metros.
- La distancia máxima entre el smartmeter y el HAN es de 200 metros.
- La distancia máxima entre el smartmeter y el P1 es de 15 metros.
Esta distancia máxima será menor para determinados smartmeters.

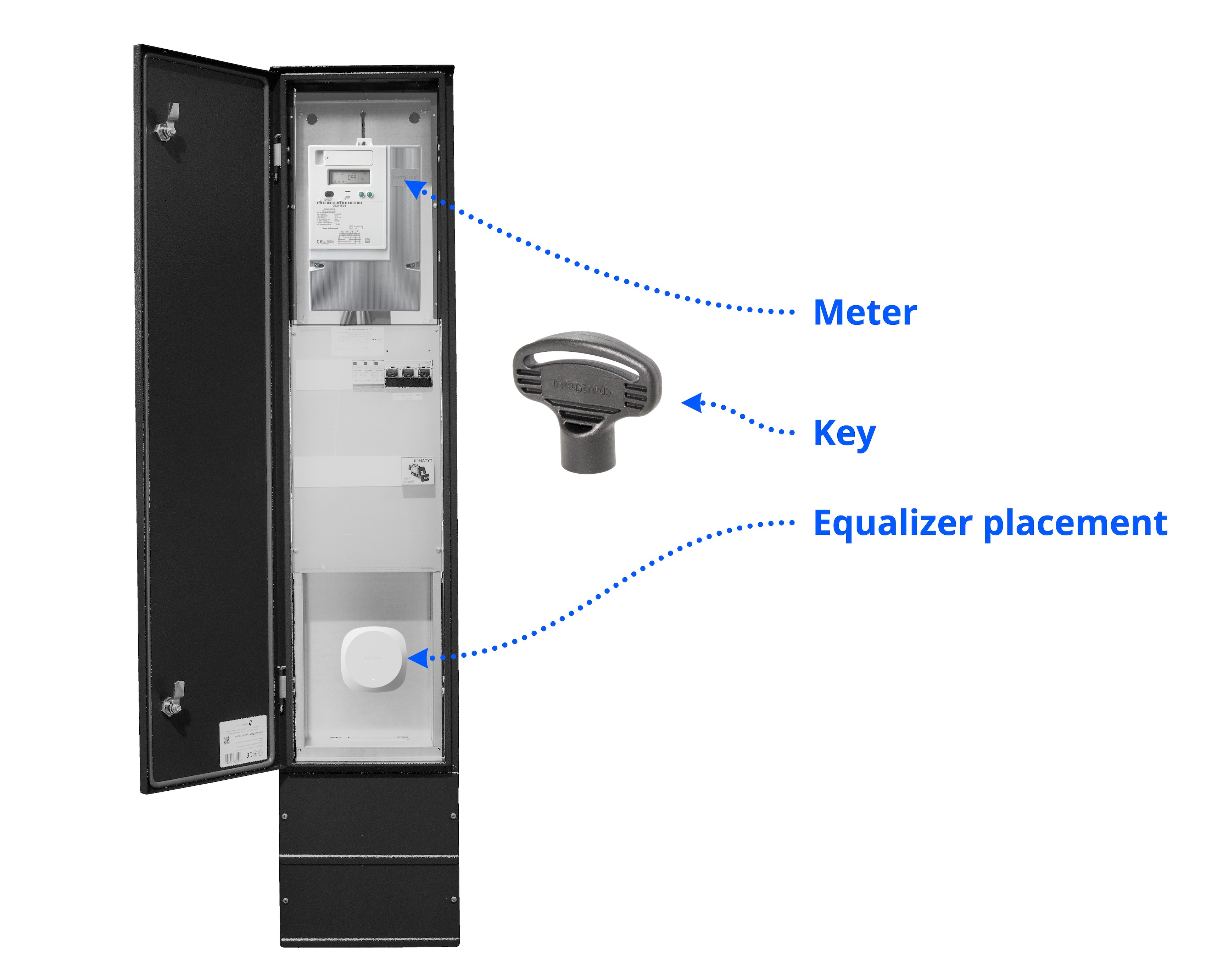

Exteriores - dentro del armario de suministro de red
En algunos casos, su medidor de electricidad puede estar ubicado en un armario de suministro de red exterior. En casos como este, debería haber una canalización desde el armario hasta su cuadro de fusibles interior. Entonces es posible instalar el Equalizer en el interior usando un cable de extensión ethernet estándar desde el puerto HAN en el exterior hasta un adaptador hembra en el interior.
Sin embargo, si no se ha establecido una canalización de cables, entonces el Equalizer debe instalarse dentro del armario de suministro de red en el exterior.
El Equalizer no está diseñado para colocarse en exteriores y debe instalarse dentro de un armario resistente a la intemperie si se coloca en exteriores.
