El Easee Equalizer registra el consumo de energía directamente en el punto de consumo eléctrico del edificio y transmite estos datos a los cargadores del sitio. Esto les indica cuánta corriente pueden consumir para cargar el vehículo eléctrico. Esto evita la sobrecarga del fusible principal y permite el equilibrio de carga dinámico entre los circuitos del lugar de carga.

Para circuitos únicos, como pueden ser las viviendas unifamiliares, por ejemplo, el Equalizer solo necesita conectarse al puerto P1 del contador eléctrico digital y, a continuación, configurarse.

En lugares de carga más grandes con varios circuitos y sin contador eléctrico, el procedimiento es algo más complicado, por lo que aquí le resumimos los datos de instalación más importantes.

El kit del Easee Equalizer

Para instalar el Equalizer en un sitio de carga con varios circuitos, se necesitan varios componentes para leer, analizar y transmitir los datos de consumo entre los circuitos. El kit del Equalizer contiene todos los componentes esenciales necesarios.

Instalación

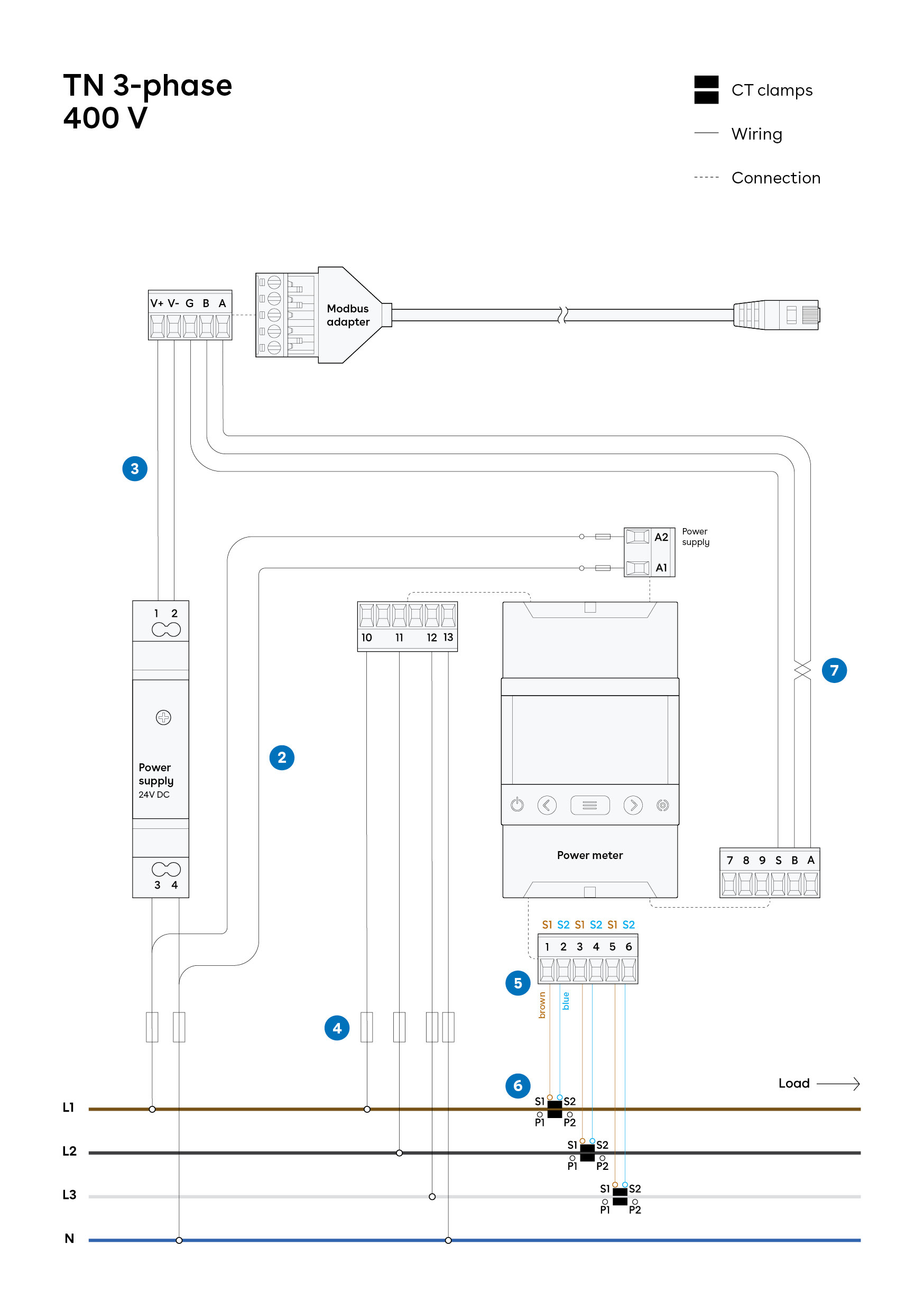

Los esquemas de instalación que se muestran aquí representan la configuración y el cableado de los componentes para los tipos de red TN trifásica de 400 V e IT trifásica de 230 V.

Utilice uno de los diagramas de conexión que se muestran aquí para conectar el contador eléctrico en un sistema de red adecuado.

1. Monte el medidor de potencia y la unidad de alimentación en un riel DIN dentro del armario de fusibles.

   La unidad de alimentación proporciona al Equalizer una corriente de funcionamiento de 24 V CC.

2. Conecte los terminales de corriente de funcionamiento al medidor de potencia. Este circuito también se puede utilizar para la alimentación de 24 V.

   Recomendamos conectar el medidor de potencia a un fusible independiente de un máximo de 10 A.

3. Conecte los cables 1 y 2 a las salidas de 24 V de la unidad de alimentación y llévelos hasta los terminales V+ y V- del adaptador Modbus.
4. Conecte los conductores de fase y neutro (PE en el caso de redes IT) para la medición de tensión a los terminales del medidor de potencia.
5. Conecte los cables del sensor o sensores de corriente a los terminales de medición de corriente.
6. Coloque un sensor alrededor de cada conductor, ya sea delante o detrás del fusible principal en el cuadro de fusibles. Asegúrese de que los sensores estén conectados correctamente: las flechas marcadas en los sensores deben seguir la dirección de la corriente, desde el consumo hasta el punto de carga.

   Los sensores de corriente son componentes eléctricos con los que se puede medir la intensidad de corriente en cables y barras colectoras (sin contacto). Se pueden utilizar tanto terminales CT como bobinas Rogowski. Algunos tipos de bobinas Rogowski requieren un amplificador entre los sensores y el medidor de potencia.

7. Conecte los cables de los terminales marcados como A+, B- y S a los terminales A, B y G del adaptador Modbus.
8. Asegúrese de que el contador eléctrico esté correctamente configurado para la red eléctrica del sitio.
9. Conecte el adaptador Modbus al Equalizer. Es importante colocar el Equalizer dentro del área de cobertura de la red Wi-Fi utilizada por el sitio.

Configuración del Equalizer

Para configurar el Equalizer en un sitio con varios circuitos, se debe utilizar la aplicación Easee Installer. Asegúrese de que el Equalizer y la unidad maestra de cada circuito estén conectados a la misma red Wi-Fi. Compruebe también si la NFC (Near Field Communication) está activada en su teléfono móvil.

Utilice la aplicación Installer

1. Vaya a Actualizar sitio existente y seleccione la ubicación deseada.
2. Pulse Añadir Equalizer.
3. Introduzca la información de Wi-Fi de la red a la que están conectados el Equalizer y los Charging Robot.
4. Acerque la parte frontal del Equalizer a su teléfono móvil para transmitir los datos de Wi-Fi. El Equalizer no necesita alimentación eléctrica para recibir los datos.
5. Seleccione el tipo de contador.
6. Conecte el Equalizer con el cable especial suministrado.
7. Pulse la flecha azul en la aplicación para continuar.

Una vez finalizado, la aplicación le indicará que la instalación se ha realizado correctamente y mostrará el Resumen del sitio.

Para instalaciones con más de un circuito, recomendamos encarecidamente establecer un valor límite superior de fusible para toda la infraestructura de carga (fusible eMobility). Para definir este valor, seleccione el Equalizer en los ajustes del sitio e introduzca el valor deseado en Corriente máxima asignada.
