La page Énergie → Équilibrage offre un aperçu de la manière dont l'énergie est répartie sur le site et vous permet d'activer l'équilibrage dans le cloud.
L'équilibrage dans le cloud protège l'installation en envoyant automatiquement des commandes de contrôle depuis le cloud vers le chargeur maître de chaque circuit, garantissant que le fusible principal n'est jamais surchargé.
Où trouver l'équilibrage dans le cloud

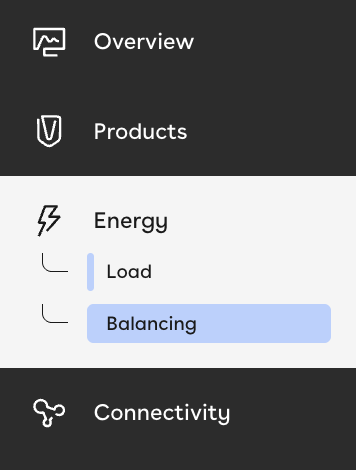

Ouvrez votre site dans Easee Control, puis allez à :
Énergie → Équilibrage
Cela ouvre le tableau de bord de l'équilibrage dans le cloud.
Contrôle de l'équilibrage dans le cloud

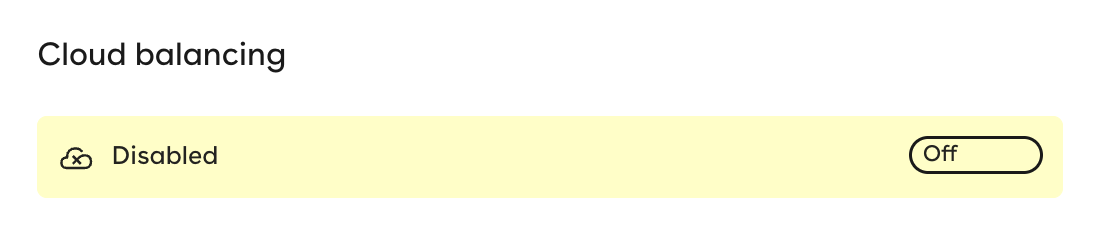

En haut de la page, vous verrez le panneau de contrôle de l'équilibrage dans le cloud.
Indicateur d'état
La bannière affiche l'état actuel :
Activé
Désactivé
Utilisez le bouton bascule On / Off pour activer ou désactiver l'équilibrage dans le cloud.
Fonctionnement de l'équilibrage du fusible dans le cloud
Lorsqu'il est activé, le système :
Surveille la consommation totale du site en temps réel
Prédit les risques de surcharge du fusible principal
Envoie des commandes d'ajustement aux chargeurs maîtres
Redistribue dynamiquement le courant disponible entre les circuits
Cela garantit un fonctionnement sûr tout en maximisant le débit total de charge.
⚠️ Important — Exigence pour l'équilibrage dynamique de charge
L'équilibrage du fusible dans le cloud seul ne fournit pas un véritable équilibrage dynamique de charge.
Pour effectuer un équilibrage dynamique de charge basé sur la consommation réelle du bâtiment, le site doit disposer d'un Easee Equalizer ou d'un autre appareil compatible capable d'envoyer des données en temps réel depuis le compteur électrique.

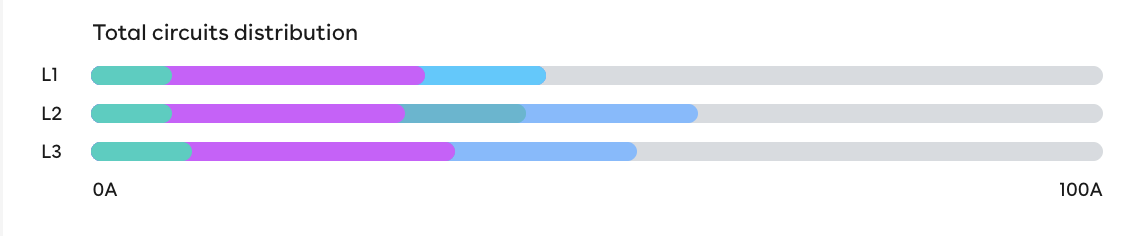

Répartition totale des circuits
Sous la bannière d'état, vous verrez la répartition totale des circuits.
Cela montre :
Répartition de la charge L1, L2, L3
Utilisation relative de tous les circuits
Vue en temps réel de la répartition du courant sur chaque phase
L'échelle va de 0 A → valeur nominale du fusible principal.
Surveillance au niveau du circuit

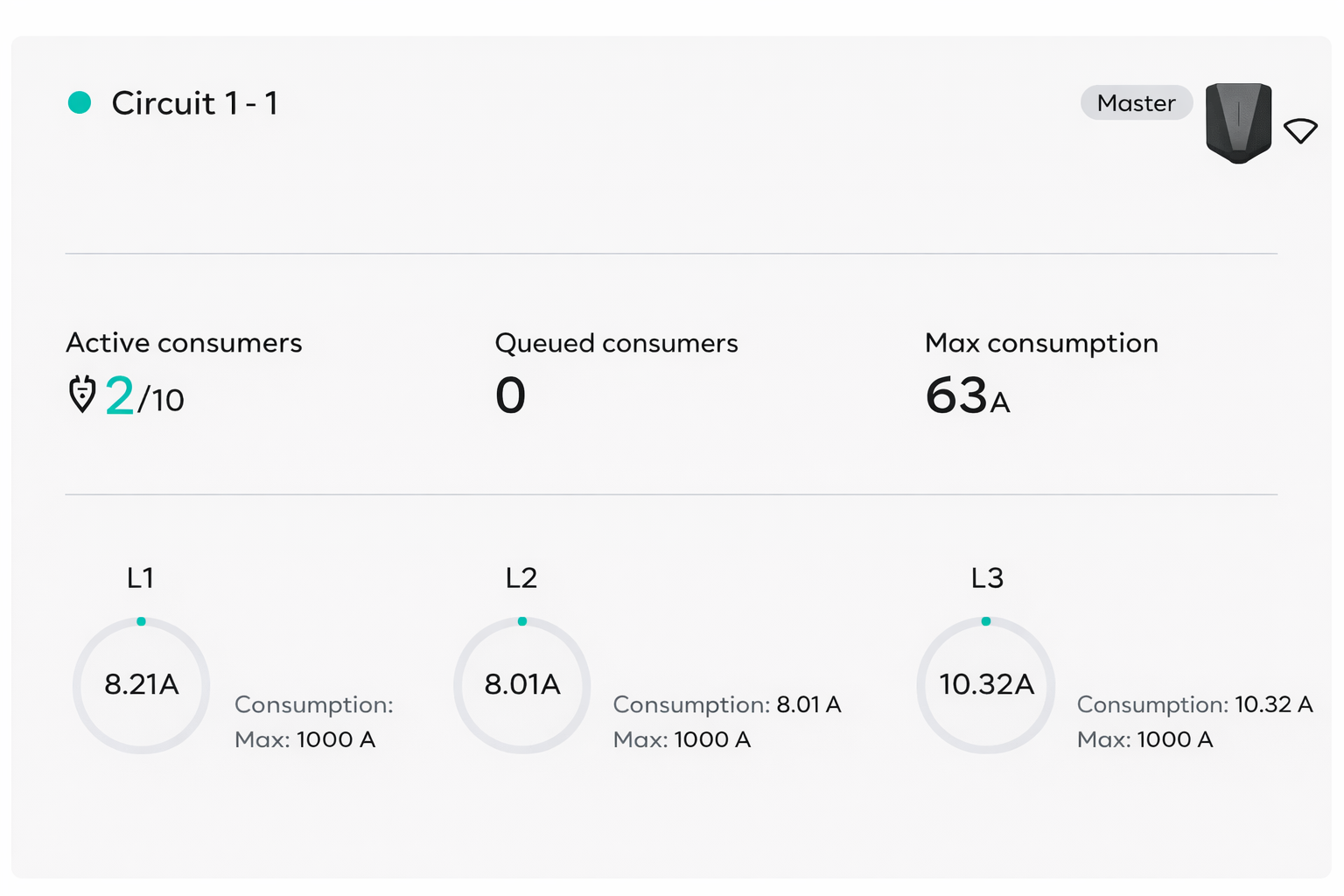

Chaque circuit est affiché dans son propre panneau et comprend :
En-tête du circuit
Nom du circuit (par exemple Circuit 1 - 1)
ID du chargeur maître
Icônes d'état de connexion et de communication
Données du circuit
Consommateurs actifs
Consommateurs en attente
Limite de consommation maximale pour le circuit
Consommation par phase
Pour chaque phase (L1, L2, L3) :
Courant consommé (A)
Courant maximal autorisé
