Où installer votre Equalizer

  • Mise à jour

Pour recevoir le meilleur signal Wi-Fi et EaseeLink™ possible, il est important de bien positionner votre chargeur.

En intérieur

À l’intérieur de l’armoire à fusible

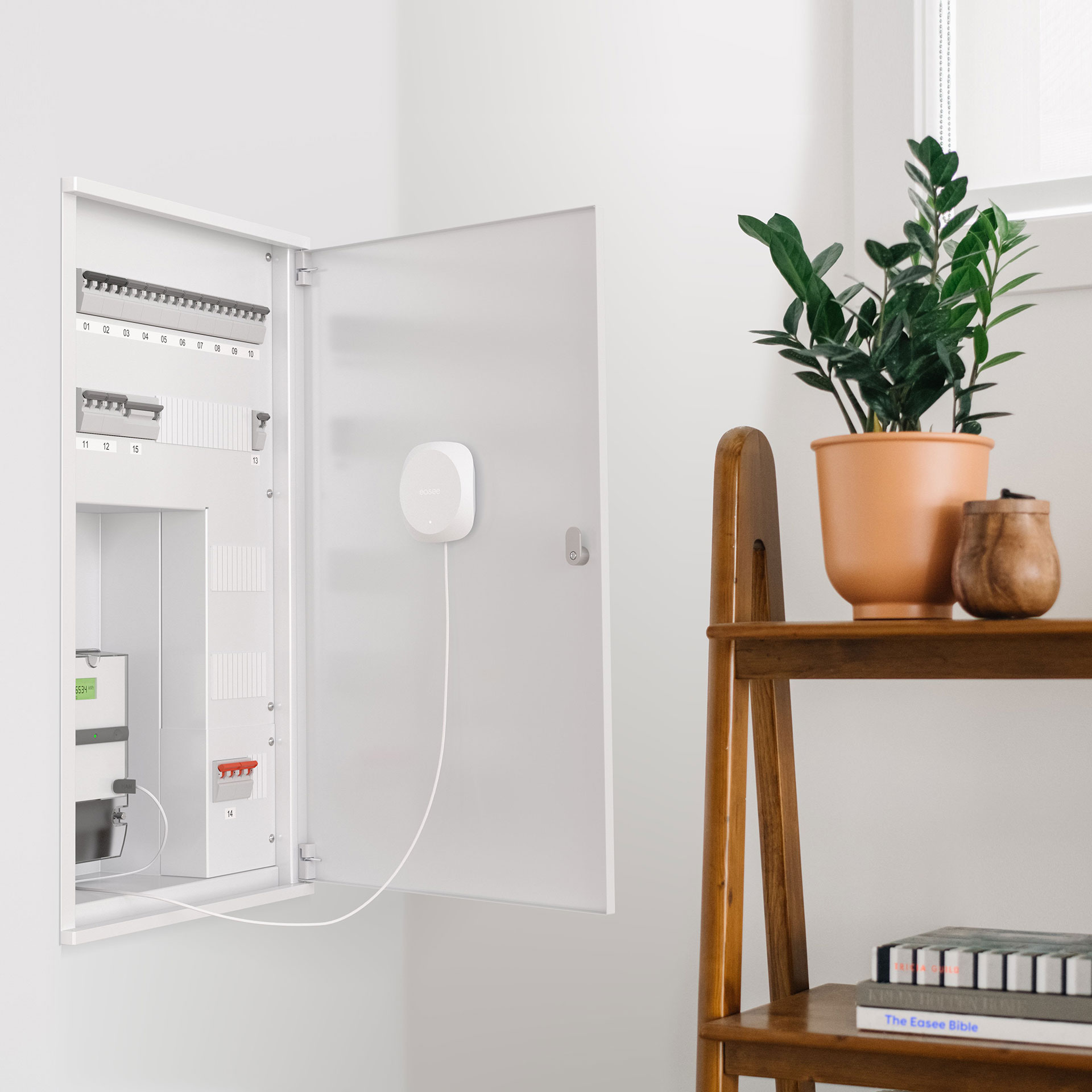

A photo of a fuse cabinet in the home. The cabinet door is open, showing the Equalizer on the inside of the door of the fuse cabinet.

L’Equalizer peut être placé à l’intérieur de l’armoire à fusibles. Dans la plupart des cas, cela fonctionne bien à condition que le signal radio EaseeLink™ atteigne les chargeurs ou l’Equalizer et que le chargeur soit sur le même réseau Wi-Fi.

Sur la porte de l’armoire à fusibles

A photo similar to the previous. The fuse cabinet door is closed, and the Easee Equalizer is on the exterior of the fuse cabinet door, with a wire trailing into the fuse cabinet.

Si le signal radio EaseeLink™ est faible, nous vous suggérons de placer l’Equalizer à l’extérieur de l’armoire à fusibles, en utilisant la face arrière magnétique. Le câble de l’Equalizer est plat et doit pouvoir passer sous la porte de l’armoire à fusibles.

Montage mural plus proche des chargeurs

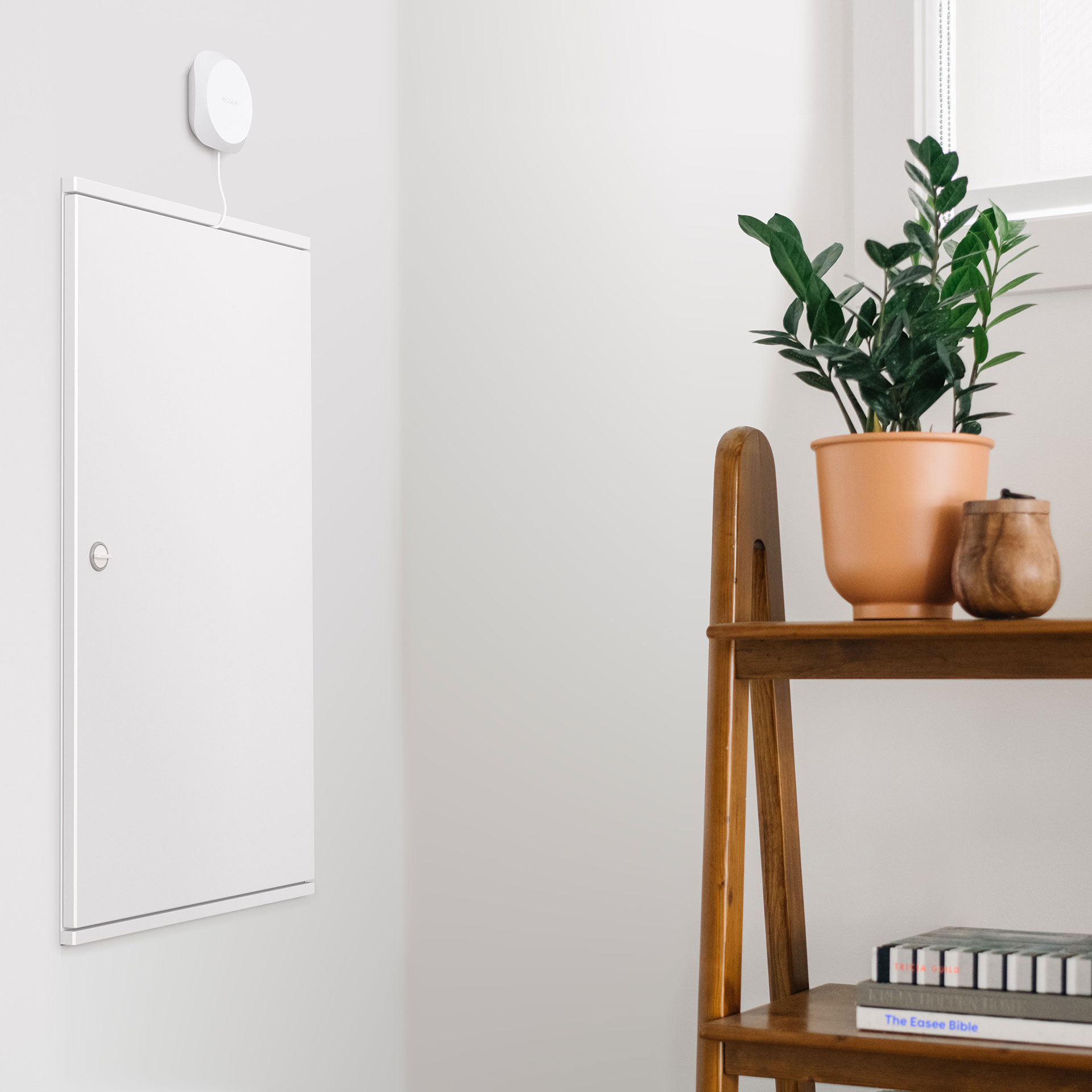

A similar photo of the fuse cabinet. The door is closed, but a wire stretches up from the cabinet to an Easee Equalizer mounted on the wall a few centimeters above the cabinet.

L’Equalizer peut aussi être fixé à un mur à l’aide du montage mural fourni dans la boîte. Dans l’illustration ci dessus, l’Equalizer est placé tout près de l’armoire à fusibles mais il est possible de prolonger le câble.

Longueurs maximums:

  • La distance maximale entre le modbus et le HAN est de 200 mètres.
  • La distance maximale entre le modbus et P1 est de 200 mètres.
  • La distance maximale entre le compteur intelligent et le HAN est de 200 mètres.
  • La distance maximale entre le compteur intelligent et P1 est de 15 mètres.
    Cette distance maximale sera plus courte pour certains compteurs intelligents.

À l’extérieur

À l’intérieur de l’armoire d’alimentation réseau

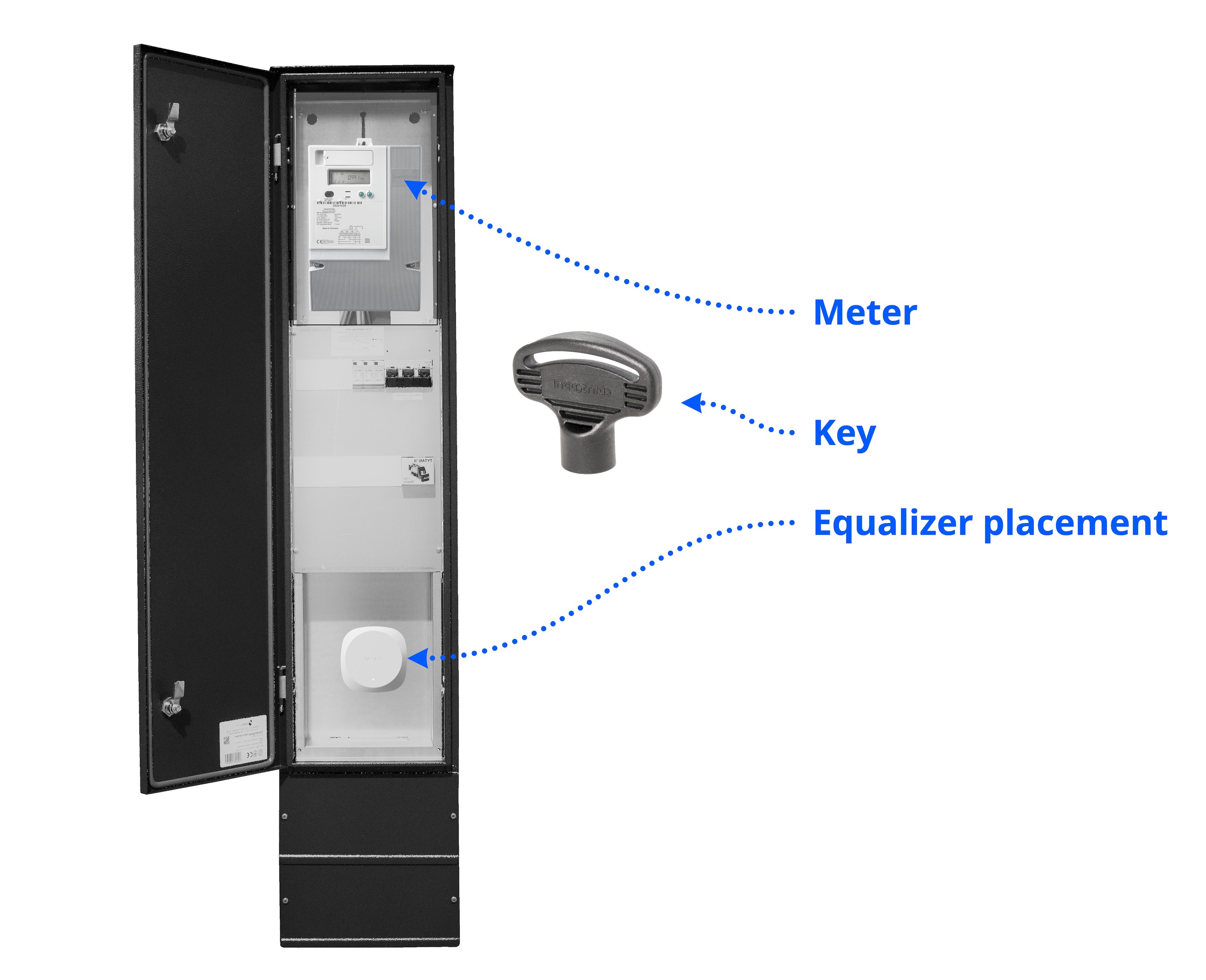

An image of an exterior fuse cabinet with the door open. The meter, the key, and the Equalizer are all called out with blue dotten lines.

Dans certains cas, votre compteur d’électricité peut être placé dans une armoire extérieure d’alimentation réseau. Dans ce cas, des conduits doivent être installés entre l’armoire et votre armoire à fusibles intérieure. Il est ensuite possible d’installer l’Equalizer à l’intérieur en utilisant un câble d’extension Ethernet standard, partant du port HAN extérieur jusqu’à un adaptateur femelle intérieur.

Toutefois, si aucun passe-câble n’a été mis en place, l’Equalizer doit être installé dans l’armoire extérieure d’alimentation réseau.

Exceptional Information Hand Icon L’Equalizer n’est pas conçu pour être placé à l’extérieur; s’il est malgré tout installé à l’extérieur, il doit être placé dans une armoire à l’abri des intempéries.
