Dans les grands parkings, toutes les bornes de recharge partagent la même capacité électrique. L’équilibrage de charge garantit que la puissance disponible est répartie de manière sûre et efficace entre les véhicules, empêchant ainsi la surcharge de l’installation. Cela permet d’installer plus de bornes sans avoir à mettre à niveau le disjoncteur principal ou à réserver une capacité statique par circuit.

L’équilibrage de charge peut être mis en œuvre de 4 façons différentes :

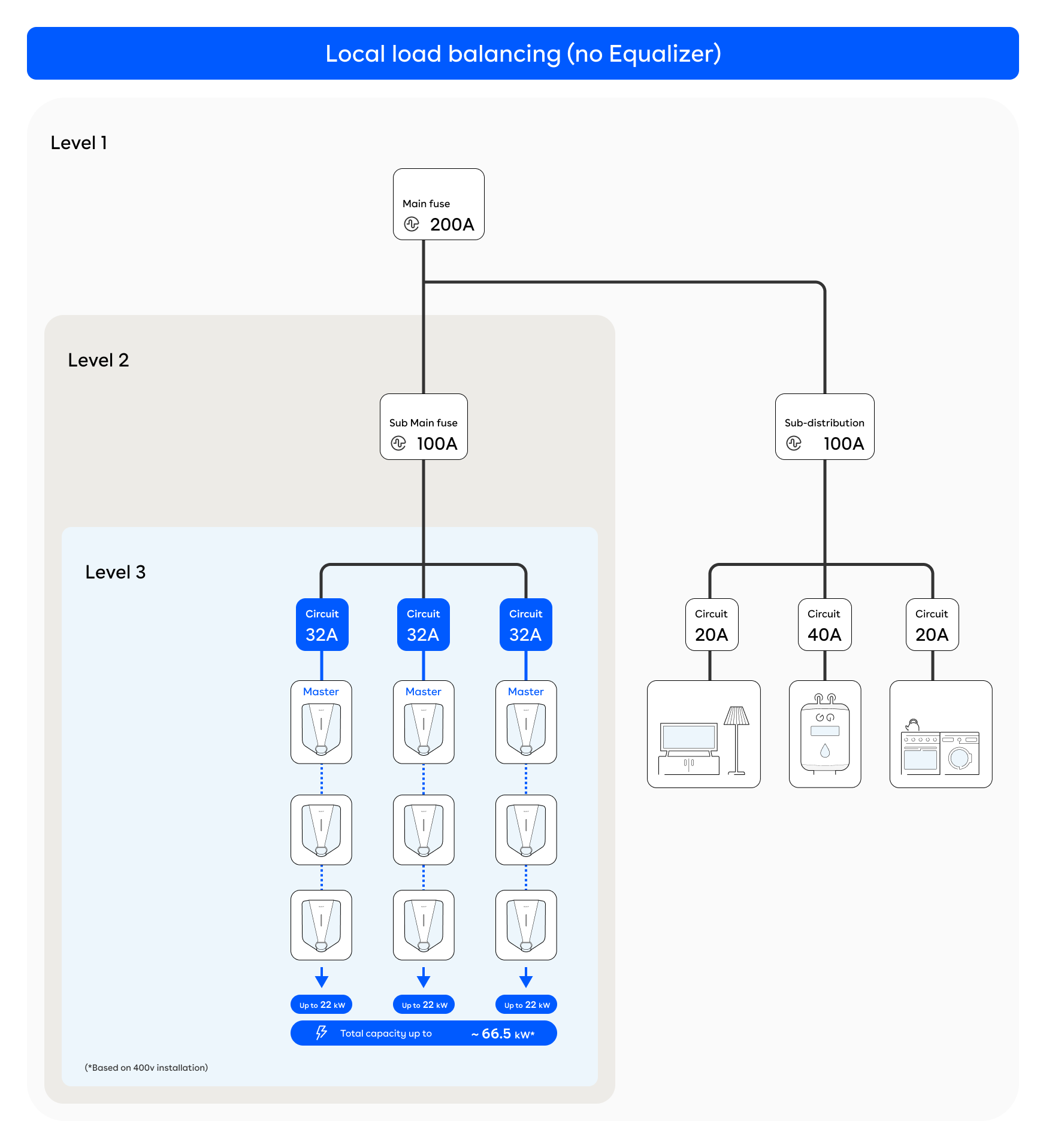

1. Équilibrage de charge local sans Equalizer

Sans Equalizer, les bornes sont équilibrées uniquement en interne au sein de chaque circuit individuel. La borne maître distribue la puissance disponible entre les bornes du même circuit.

Avantages :

• Les bornes sur le même circuit partagent automatiquement la capacité disponible sur ce circuit.

Limitations :

• Circuits multiples : Chaque circuit s’équilibre de manière isolée. Il n’y a aucun partage de charge entre les circuits.
• Pas d’équilibrage de charge par rapport au disjoncteur principal : Le système n’a pas de visibilité sur la consommation énergétique globale du bâtiment.
• La capacité inutilisée ne peut pas être réaffectée : Un circuit sans véhicules actifs ne libère pas de capacité pour les autres circuits.

Cela fonctionne dans les petites installations, mais n’exploite pas la capacité totale disponible dans les installations partagées plus grandes. Notre recommandation est d’installer toujours un Equalizer dans les installations avec plusieurs circuits.

2. Équilibrage de charge local avec Equalizer (recommandé)

L’Equalizer mesure la consommation réelle d’énergie du bâtiment et ajuste la capacité disponible dans l’installation de recharge en conséquence. Toute la capacité est distribuée dynamiquement sur tous les circuits en fonction de la demande. Cela permet une recharge plus rapide là où elle est nécessaire et une utilisation plus efficace de la capacité totale de l’installation. Toute la communication a lieu localement entre l’Equalizer et les bornes maîtres, puis de la borne maître vers les autres bornes du circuit.

Avantages :

• La solution la plus stable dans les installations avec une bonne couverture Wi-Fi.
• Équilibrage de charge entre plusieurs circuits.
• L’équilibrage de charge continue même en cas de perte de connexion internet.
• Protège le disjoncteur principal contre la surcharge lorsque la consommation d’énergie est élevée ailleurs dans le bâtiment.
• Supporte jusqu’à 20 circuits (20 bornes maîtres) dans la même installation, avec jusqu’à 100 bornes secondaires par maître.

Limitations :

• Toutes les bornes et les Equalizers doivent être connectés au même réseau Wi-Fi.
• Nécessite un Wi-Fi stable.

Cette solution offre l’équilibrage de charge le plus robuste et prévisible et continue de fonctionner même en cas de perte de connexion internet. L’équilibrage de charge local avec un Equalizer est, dans la plupart des cas, la meilleure option — à condition que toutes les bornes puissent être connectées au même réseau Wi-Fi.

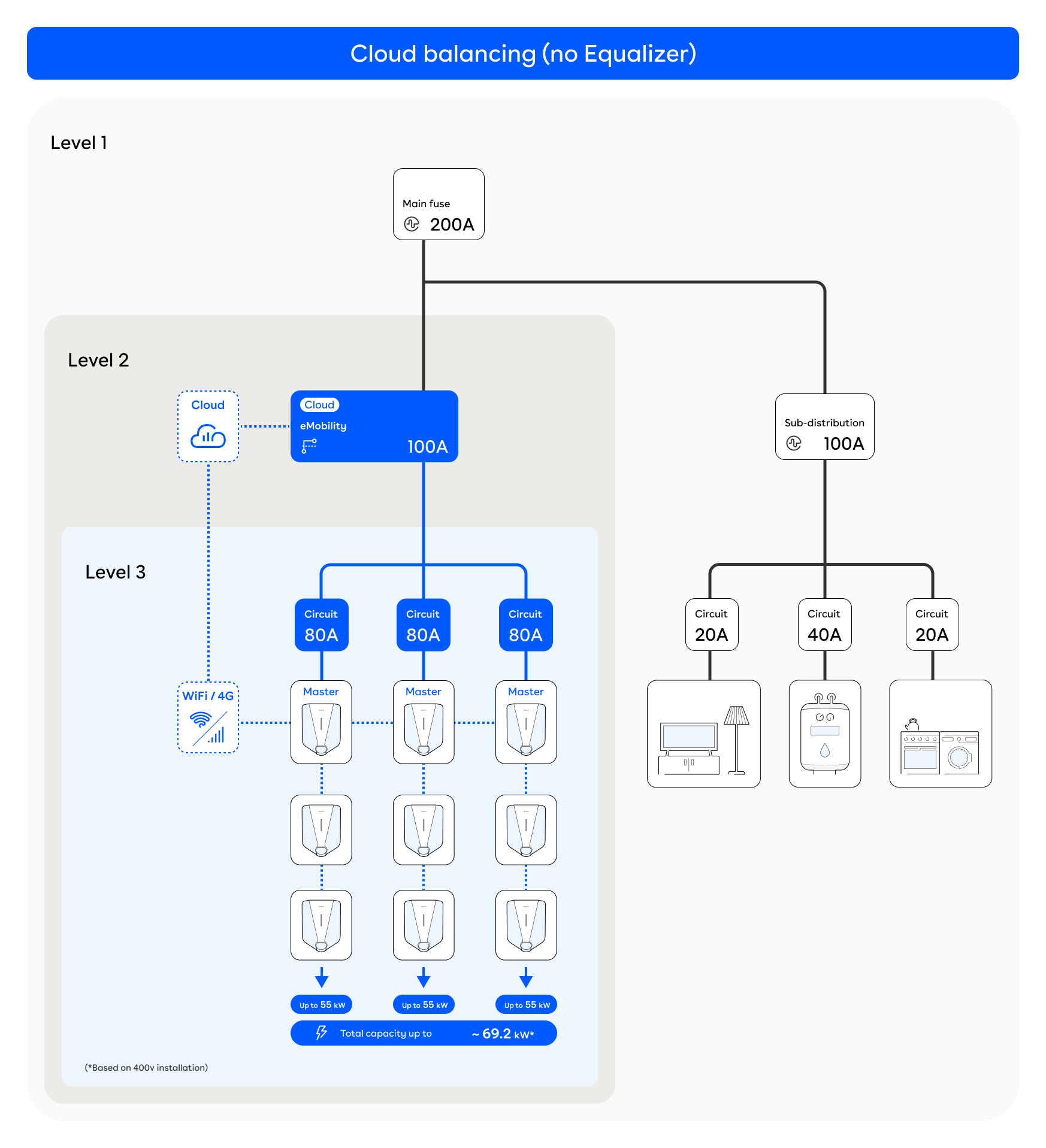

3. Équilibrage Cloud

L’équilibrage cloud déplace la logique d’équilibrage de charge vers le cloud. Les bornes maîtres rapportent à Easee Cloud, qui distribue dynamiquement la capacité totale disponible (valeur e-mobilité) entre les circuits et les bornes. Le système fonctionne même si les bornes sont connectées à différents réseaux Wi-Fi, ou à une combinaison de Wi-Fi et 4G.

Avantages :

• Peut combiner plusieurs réseaux Wi-Fi et 4G.
• Idéal pour les grandes installations ou complexes où le Wi-Fi ne couvre pas toute la zone.
• Ne nécessite pas d’Equalizer lorsque seule la capacité du système de recharge doit être gérée.

Limitations :

• Nécessite une connectivité internet continue. En cas de perte de couverture 4G ou Wi-Fi, le cloud ne peut pas envoyer de limites de charge mises à jour aux bornes maîtres, qui passent alors en mode de secours avec une capacité de recharge réduite.
• Ne prend pas en compte la consommation énergétique totale du bâtiment (cela peut être résolu en installant un Equalizer en complément).
• Ne peut pas être combiné avec des solutions d’équilibrage de charge tierces.
• Ne peut pas être combiné avec Direct OCPP.

L’équilibrage cloud est recommandé pour les installations de recharge réparties sur de grandes zones et/ou plusieurs étages, où il n’est pas possible de connecter toutes les bornes au même réseau Wi-Fi. Par exemple, dans les installations extérieures où assurer une couverture Wi-Fi suffisante peut être à la fois complexe et coûteux.

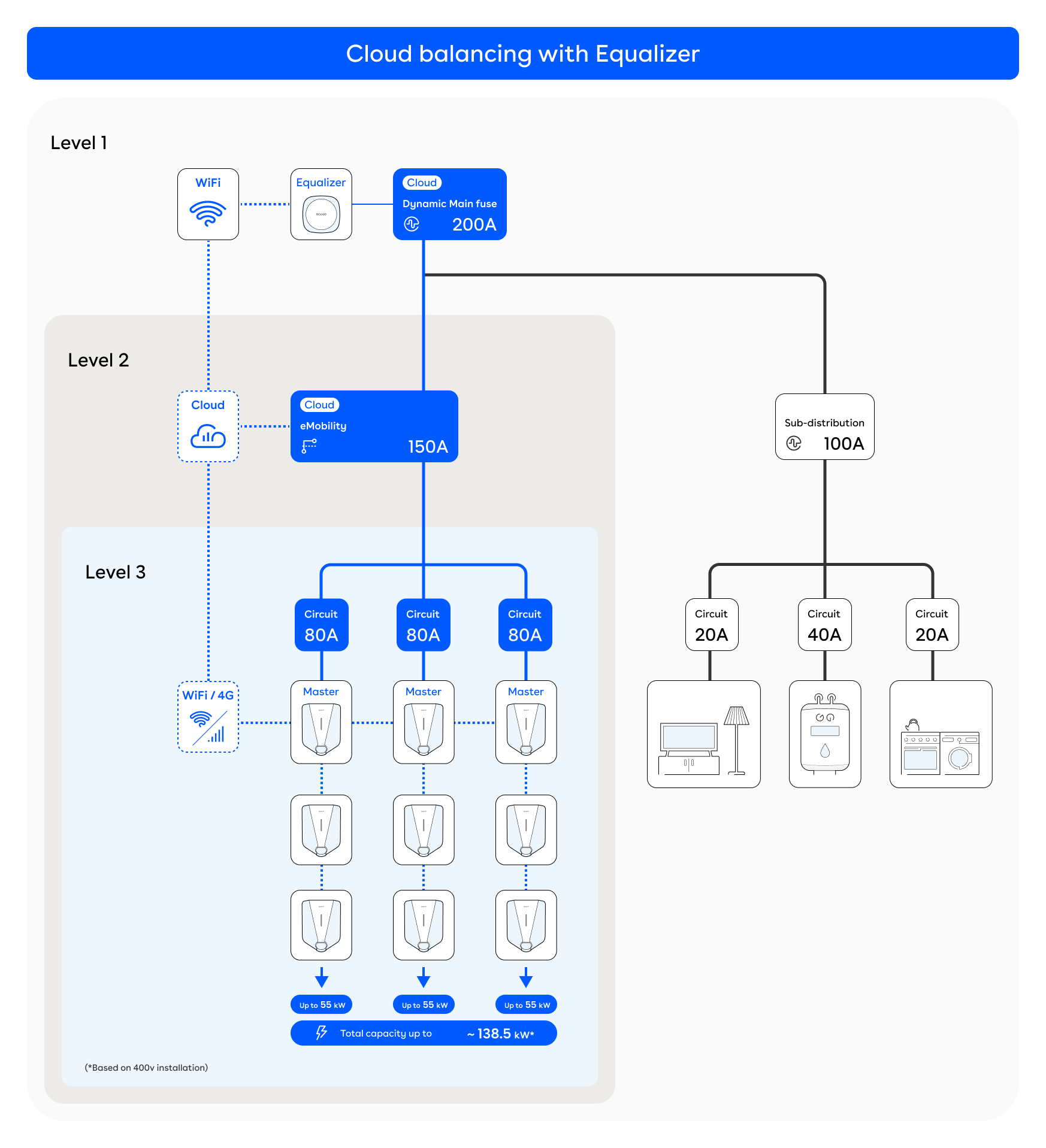

4. Équilibrage Cloud avec Equalizer

L’équilibrage cloud avec un Equalizer est utilisé dans les installations où un équilibrage dynamique avec le disjoncteur principal du bâtiment est requis, mais où toutes les bornes ne peuvent pas être connectées au même réseau Wi-Fi local.

L’Equalizer mesure la consommation énergétique totale du bâtiment au niveau du disjoncteur principal, tandis qu’Easee Cloud coordonne la distribution de charge entre les bornes maîtres connectées via différents réseaux Wi-Fi et/ou 4G.

Si toutes les bornes et l’Equalizer peuvent communiquer localement sur le même réseau Wi-Fi, l’équilibrage cloud n’est pas nécessaire. Dans ce cas, l’équilibrage de charge local avec un Equalizer offre la solution la plus stable et efficace.

Cette configuration est principalement destinée aux installations grandes ou complexes, telles que les sites extérieurs ou répartis où certaines bornes sont hors de portée Wi-Fi mais doivent néanmoins être incluses dans l’équilibrage dynamique et la protection du disjoncteur principal.

Avantages :

• Permet un équilibrage dynamique avec le disjoncteur principal du bâtiment même lorsque toutes les bornes ne sont pas à portée Wi-Fi de l’Equalizer.

• Permet d’inclure dans le même système équilibré des bornes connectées via différents réseaux Wi-Fi et/ou 4G.

Limitations :

• Nécessite une connectivité internet continue. En cas de perte de couverture 4G ou Wi-Fi, le cloud ne peut pas envoyer de limites de charge mises à jour aux bornes maîtres, qui passent alors en mode de secours avec une capacité de recharge réduite.
• Ne peut pas être combiné avec des solutions d’équilibrage de charge tierces.
• Ne peut pas être combiné avec Direct OCPP.

L’équilibrage cloud avec un Equalizer est principalement utilisé lorsque l’équilibrage dynamique doit inclure le disjoncteur principal du bâtiment, mais que toutes les bornes ne peuvent pas se connecter au même réseau Wi-Fi que l’Equalizer.
