Este produto só deve ser instalado, reparado ou submetido a manutenção por um eletricista autorizado. Devem ser respeitadas todas as regulamentações locais, regionais e nacionais aplicáveis a instalações elétricas.

Desligue a alimentação antes de iniciar a instalação. Tenha o máximo cuidado e siga as instruções cuidadosamente.

A instalação do Easee Equalizer Amp é simples, mas, como em qualquer trabalho num sistema trifásico, exige alguma atenção aos detalhes.

1. Monte o Equalizer Amp na calha DIN dentro do quadro de fusíveis. Se isso não for possível, fixe o suporte DIN incluído (B) a uma superfície e, em seguida, monte o Equalizer Amp na calha DIN.

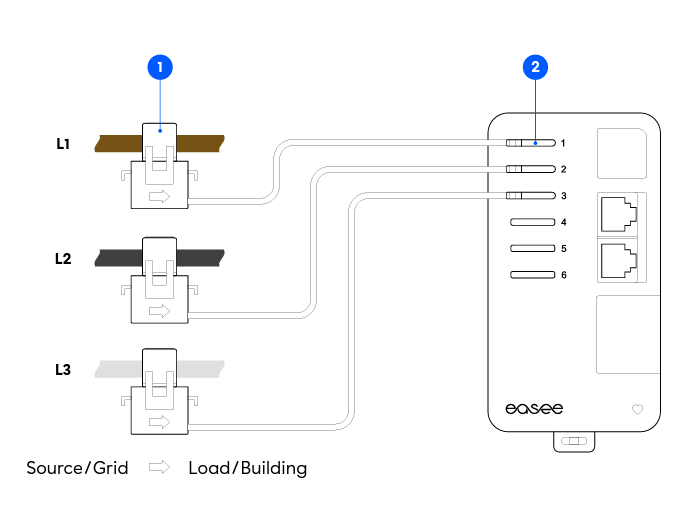

2. Coloque cada sensor de corrente em torno de cada condutor, à frente ou por detrás do fusível principal. A seta no sensor deve apontar para a carga em cada cabo de fase (L1, L2 e L3).
3. Ligue os sensores de corrente L1, L2 e L3 aos respetivos terminais 1, 2 e 3.


   Dependendo das normas nacionais, a cor dos cabos pode variar em relação à ilustração.



4. Ligue o cabo de alimentação a uma fonte de alimentação adequada.
   Recomenda-se um fusível separado com uma capacidade máxima de 16 A.

5. Ligue o cabo RJ12 ao terminal RJ12 superior do Equalizer Amp.
   O terminal RJ12 inferior é utilizado ao ligar vários Equalizer Amp.

6. Certifique-se de que:

   • A direção da corrente está correta nos sensores de corrente.
   • Os locais de carregamento e o Equalizer Amp têm a mesma sequência de fases.
   • O sensor L1 está ligado ao terminal 1, o sensor L2 ao terminal 2 e o sensor L3 ao terminal 3 no Equalizer Amp.
7. Ligue o Equalizer Amp. Deverá ver um LED em forma de coração a piscar no canto inferior direito do dispositivo.

Configurar o Equalizer para usar o Equalizer Amp

Antes de começar, certifique-se de que tem o NFC ativado no seu dispositivo e de que utiliza as mesmas informações de WiFi usadas para ligar o carregador principal. A alimentação do Equalizer tem de estar desligada para o poder configurar.

1. Na app Installer, prima Atualizar o seu local existente ou Locais em cursoe selecione o seu local.

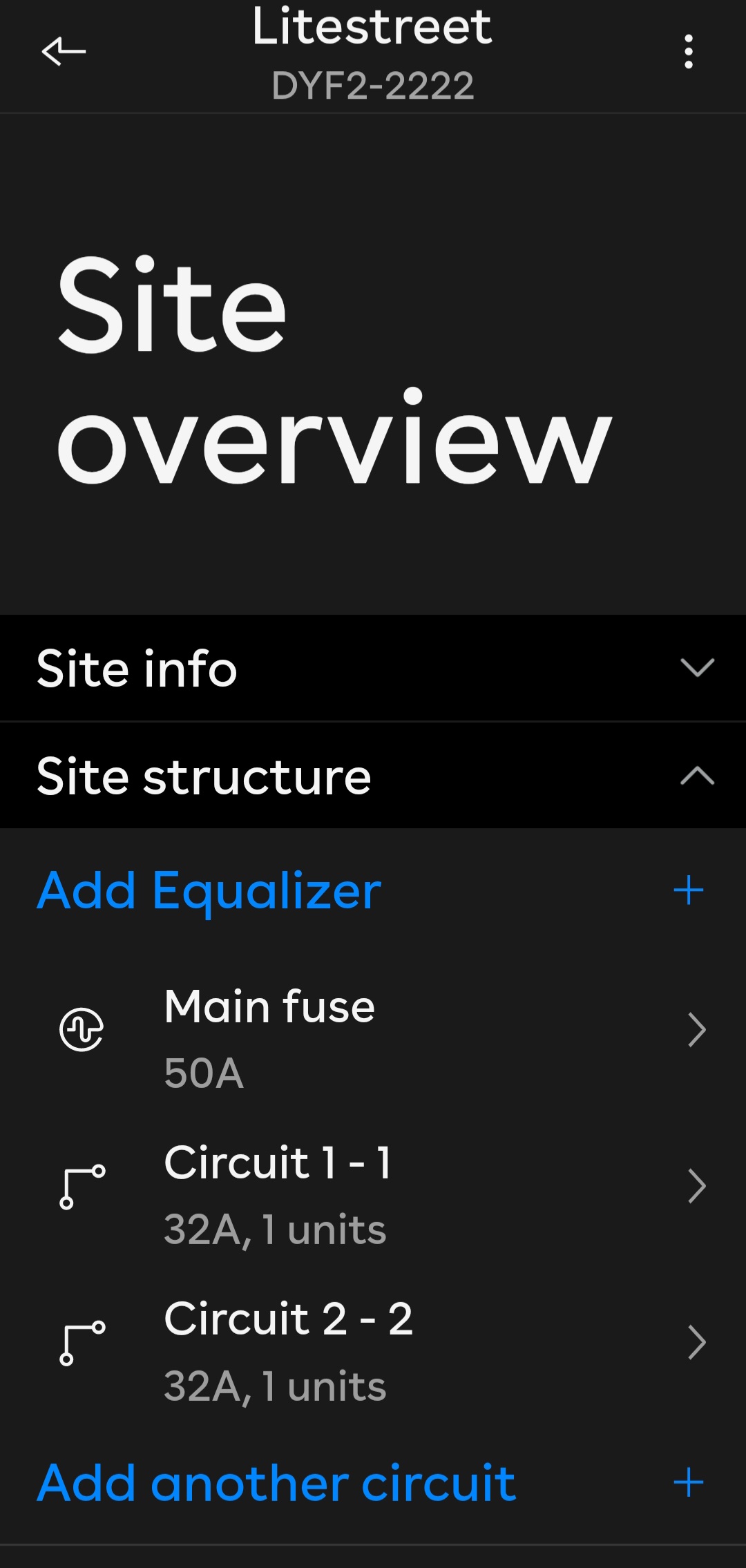

   Abre-se o cartão Vista geral do local correspondente ao local.



2. Prima Adicionar Equalizer.
3. Introduza as informações de WiFi.
   Certifique-se de que utiliza as mesmas informações usadas para ligar o carregador principal.

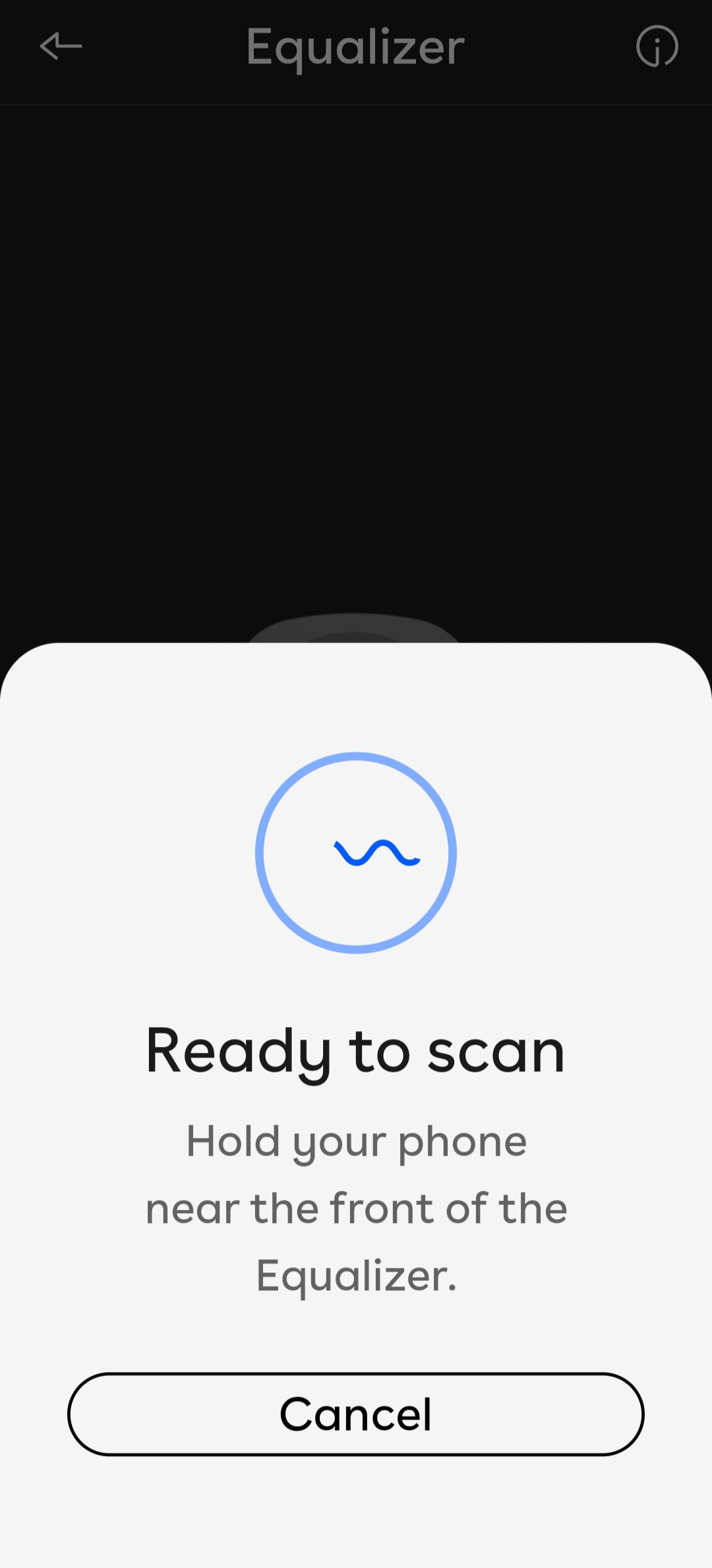

4. A app está agora pronta para digitalizar o Equalizer.

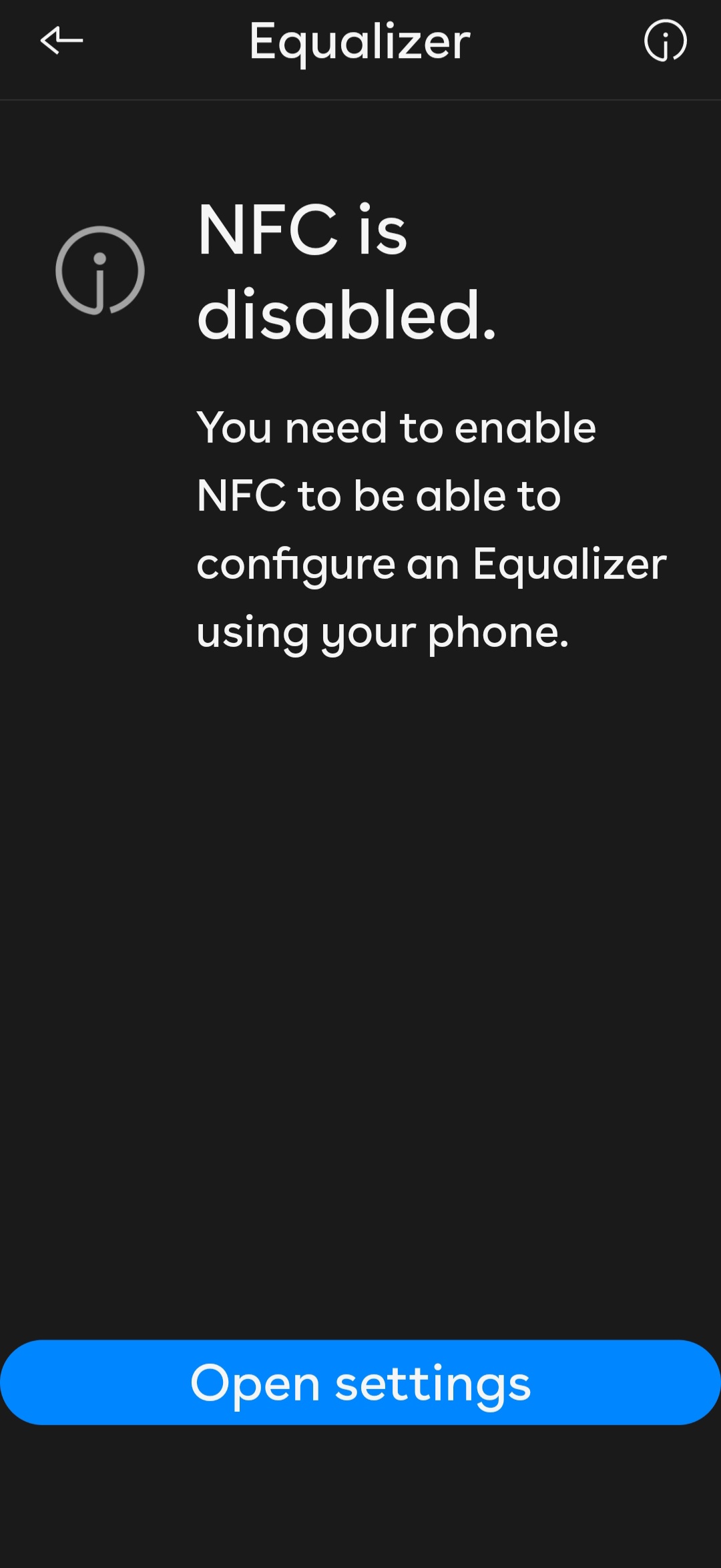

   Se o NFC do seu dispositivo não estiver ativado, será solicitado a alterar as suas definições.

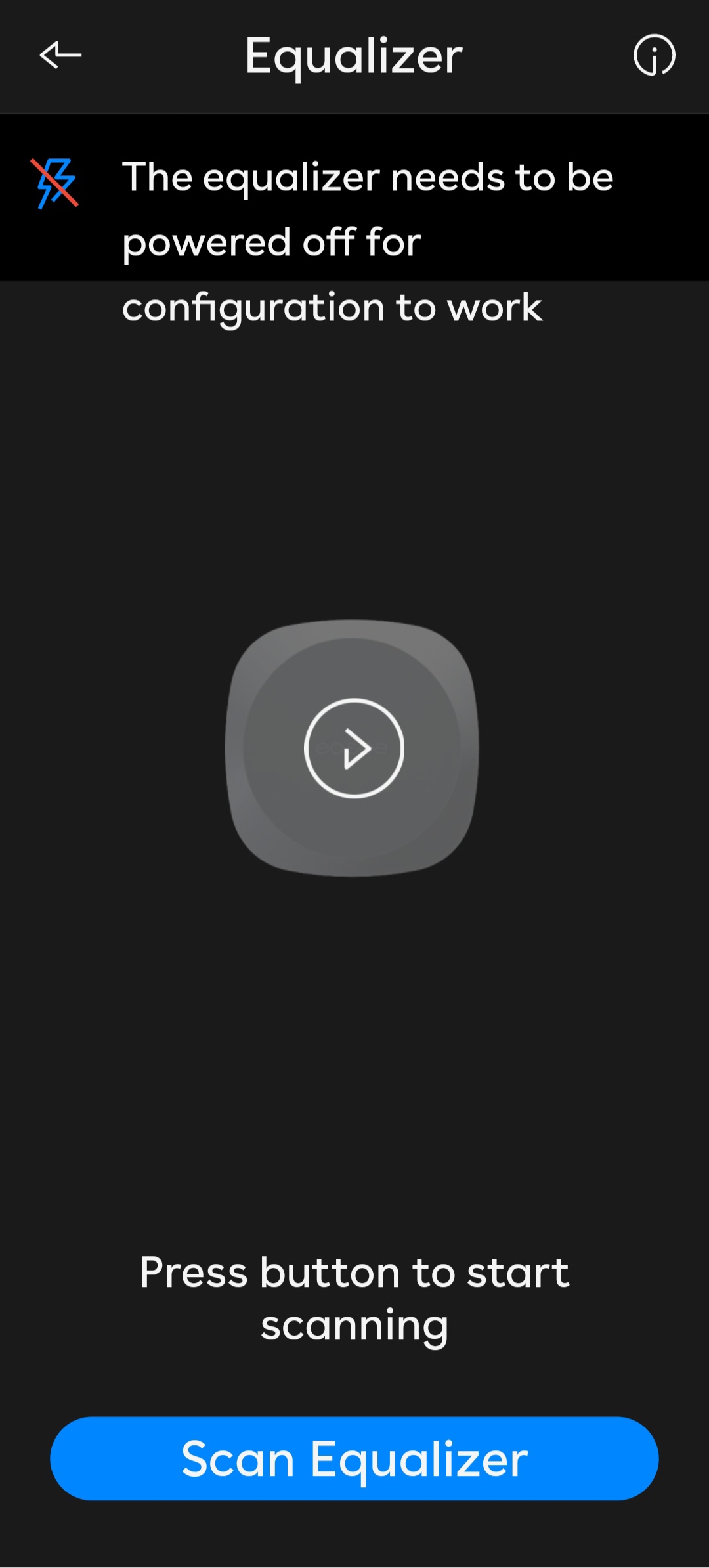

   Se o Equalizer estiver ligado, será solicitado a desligá-lo. Prima Digitalizar Equalizer quando estiver pronto.





   Se digitalizar o Equalizer no carregador principal, terá de ir às definições após a instalação e alterar o tipo de contador.

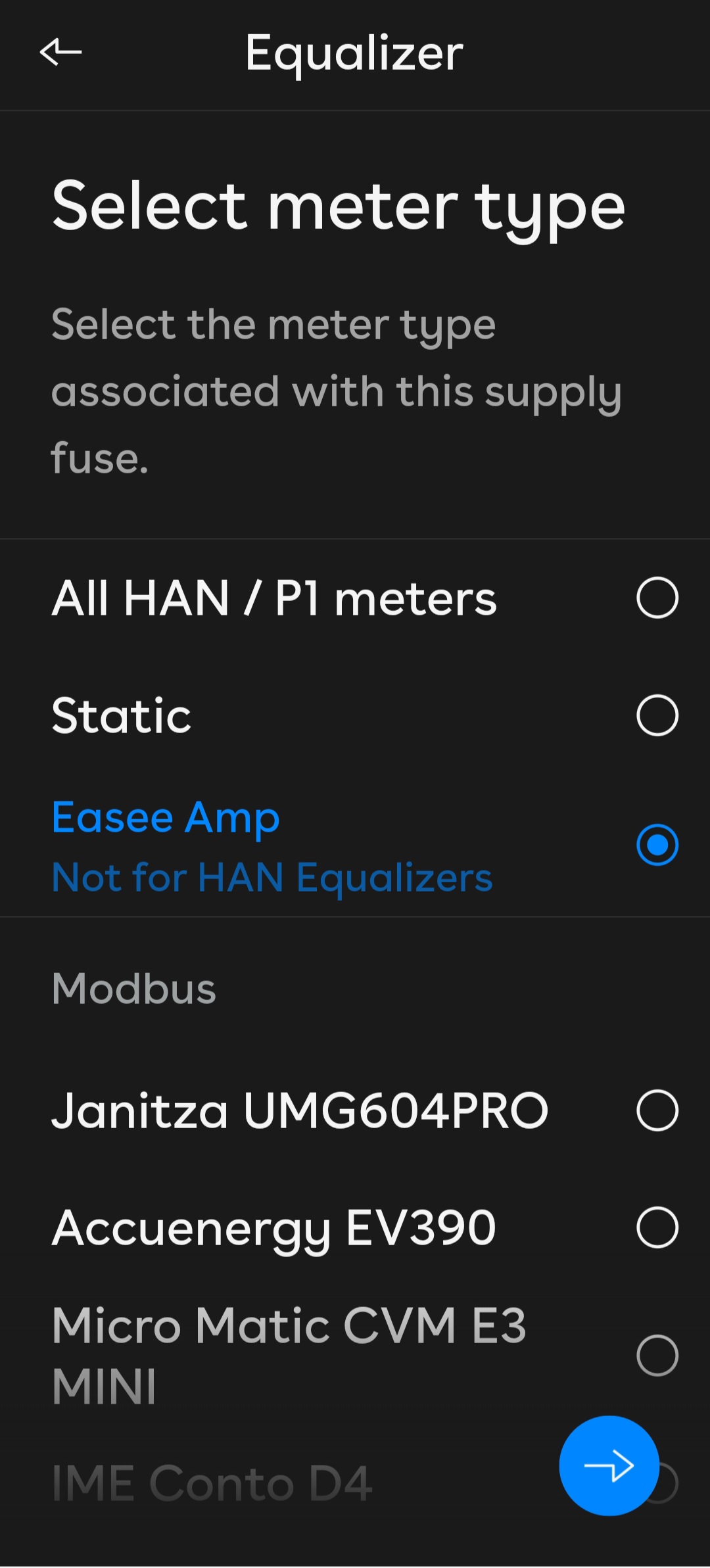

5. Depois de o Equalizer ser digitalizado, abre-se o cartão Selecionar tipo de contador .




6. Selecione Easee Amp. Prima a seta para continuar.
7. Ser-lhe-á apresentada uma série de lembretes do processo. Prima Ignorar para ignorar estas ilustrações na app.
8. Certifique-se de que o WiFi está ativo e a funcionar. O Equalizer irá iniciar.
   Se for necessária uma atualização do Equalizer, prima Atualizar e continuar. Depois de o software ser atualizado, é apresentado o cartão Vista geral do local .

O Equalizer está agora configurado juntamente com o Equalizer Amp.
