Retirar a tampa frontal

1. Antes de qualquer desmontagem, certifique-se de que a alimentação elétrica do carregador está desligada.
2. Dobre para baixo a parte inferior da cobertura de borracha.
3. Retire o parafuso que fixa a tampa frontal.



   Em alguns casos, o instalador pode não ter colocado o parafuso, ficando o orifício do parafuso vazio. O parafuso é um Torx T25.

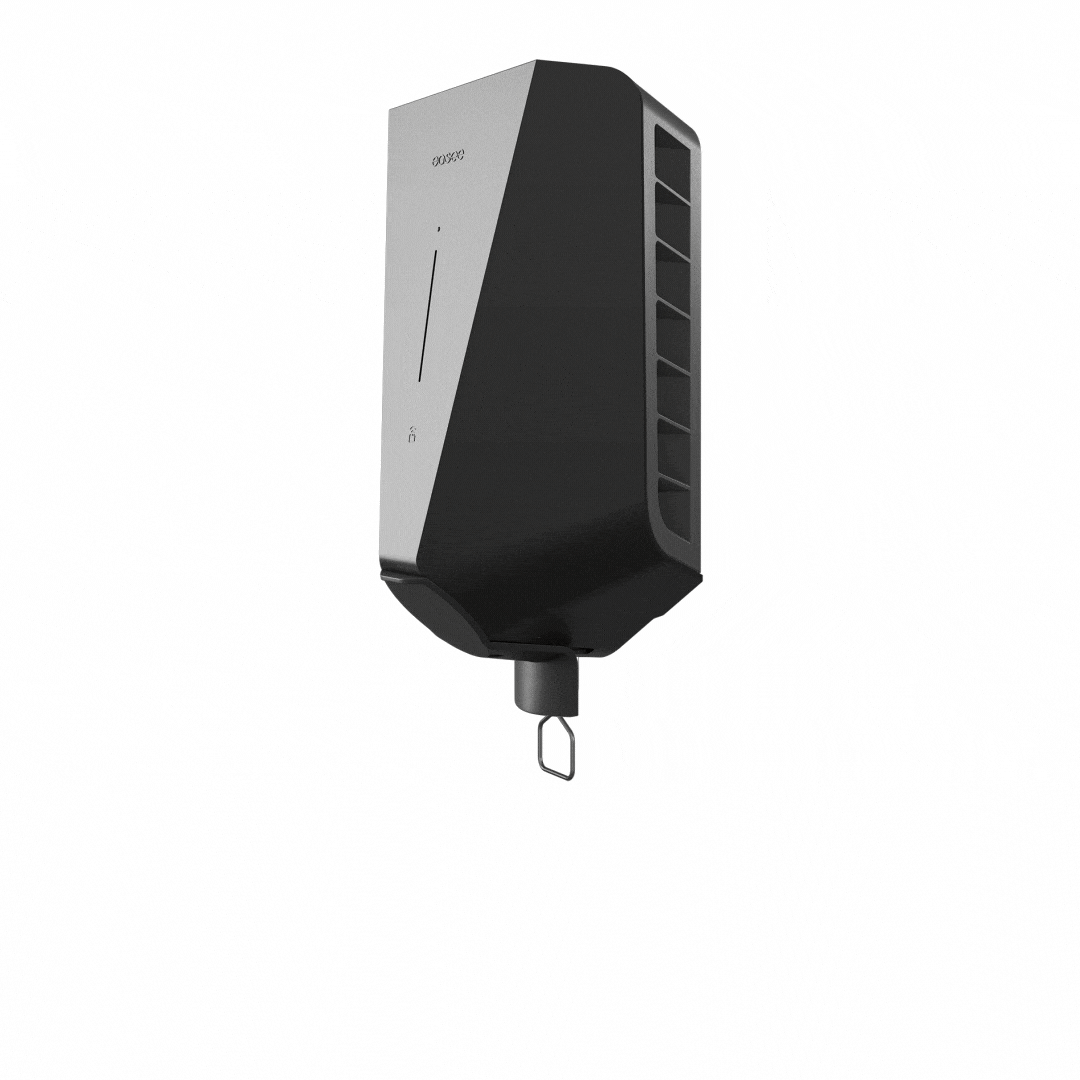

4. Coloque as duas extremidades da ferramenta nas aberturas na parte inferior da tampa frontal.

5. Puxe a ferramenta com suavidade mas com firmeza até a tampa frontal começar a soltar-se.

6. Depois de a tampa se soltar, levante-a por completo.

   Se não conseguir encontrar a ferramenta, também pode retirar a tampa manualmente. Coloque ambas as mãos na borda inferior da tampa frontal. Aplique pressão firme com as palmas das mãos, mantendo um aperto estável em ambos os lados. Depois de a tampa se soltar, retire-a por completo.

7. Agarre firmemente o conetor Tipo 2.
8. Empurre para cima com boa força até o Chargeberry se desligar.

Voltar a colocar o Chargeberry

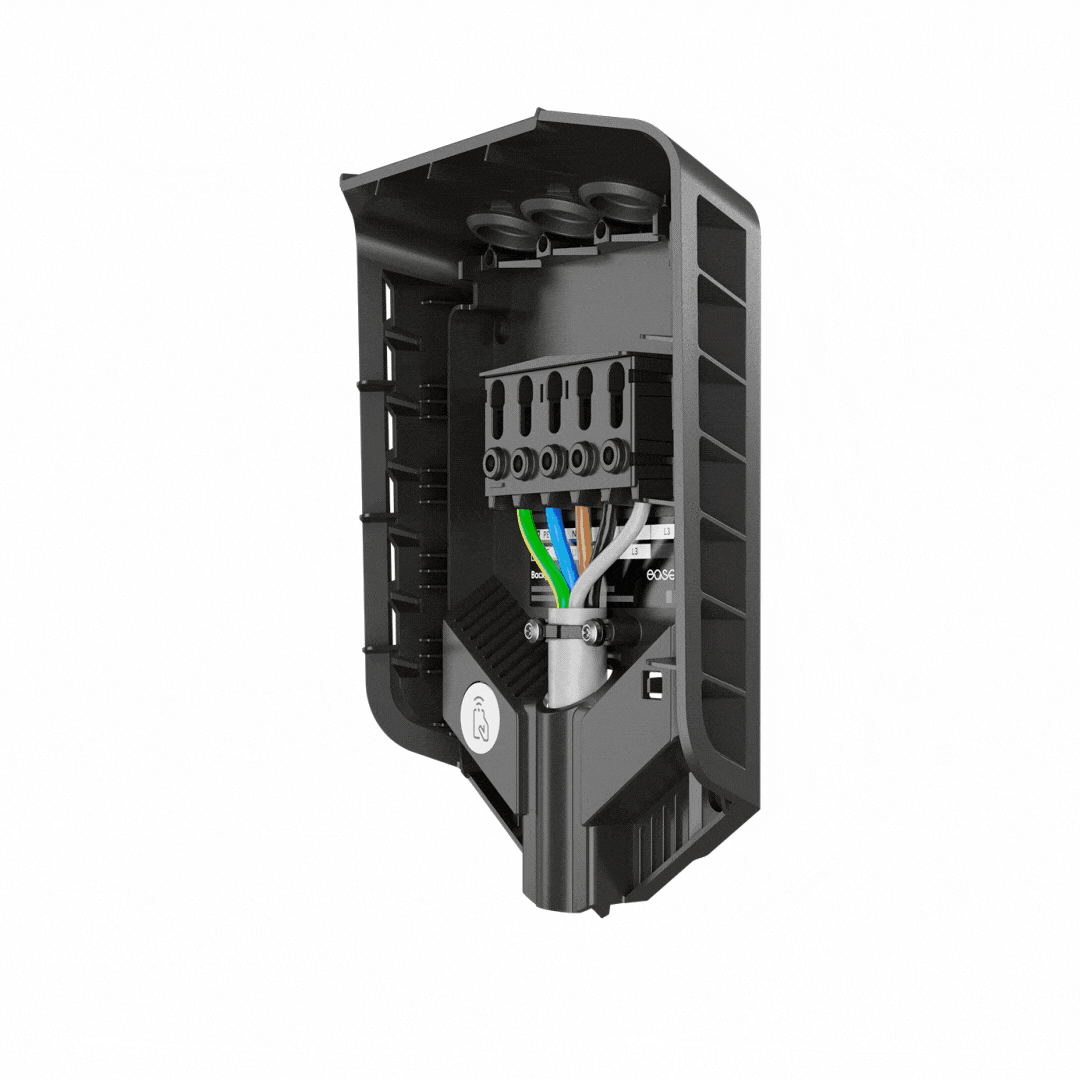

1. Alinhe o novo Chargeberry com a placa de base, certificando-se de que os conetores estão corretamente posicionados.
2. Pressione o Chargeberry firmemente contra a placa de base até ouvir um clique, indicando que está bem encaixado.

Colocar a tampa frontal

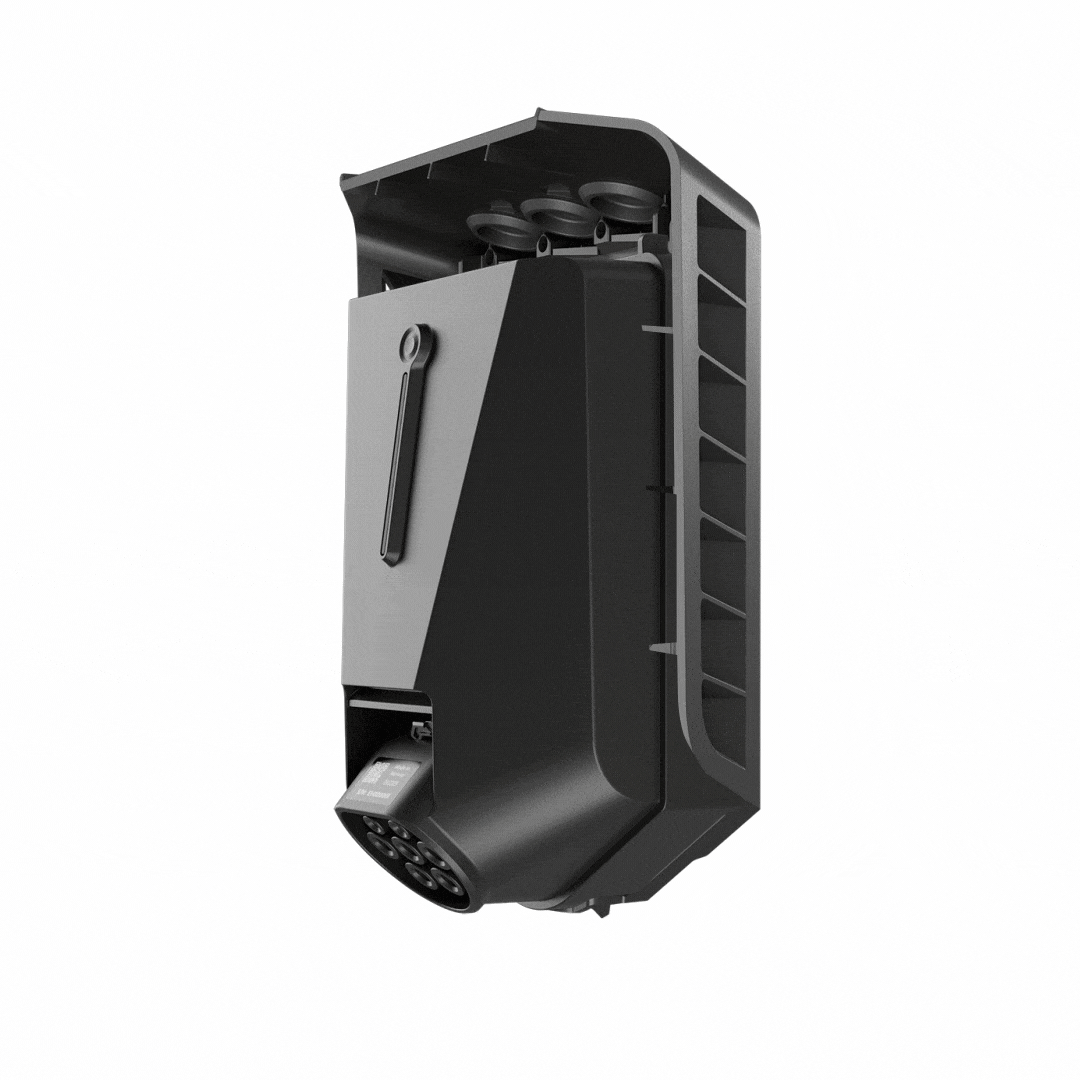

1. Coloque a tampa frontal novamente no carregador, certificando-se de que fica alinhada e bem ajustada.
2. Pressione suavemente ao longo das extremidades da tampa frontal para garantir que está totalmente fixa.
3. Volte a colocar o parafuso retirado anteriormente e aperte-o para fixar a tampa.

Ligar

Restabeleça a alimentação do carregador ligando o fusível. Verifique se o carregador liga corretamente. O carregador deverá mostrar dois LEDs brancos na parte inferior da tira, se for o carregador principal, ou um LED branco, se for um carregador secundário.
