Para obter o melhor sinal de WiFi e EaseeLink™ possível, a localização do seu carregador é importante.

Locais de Instalação Interior

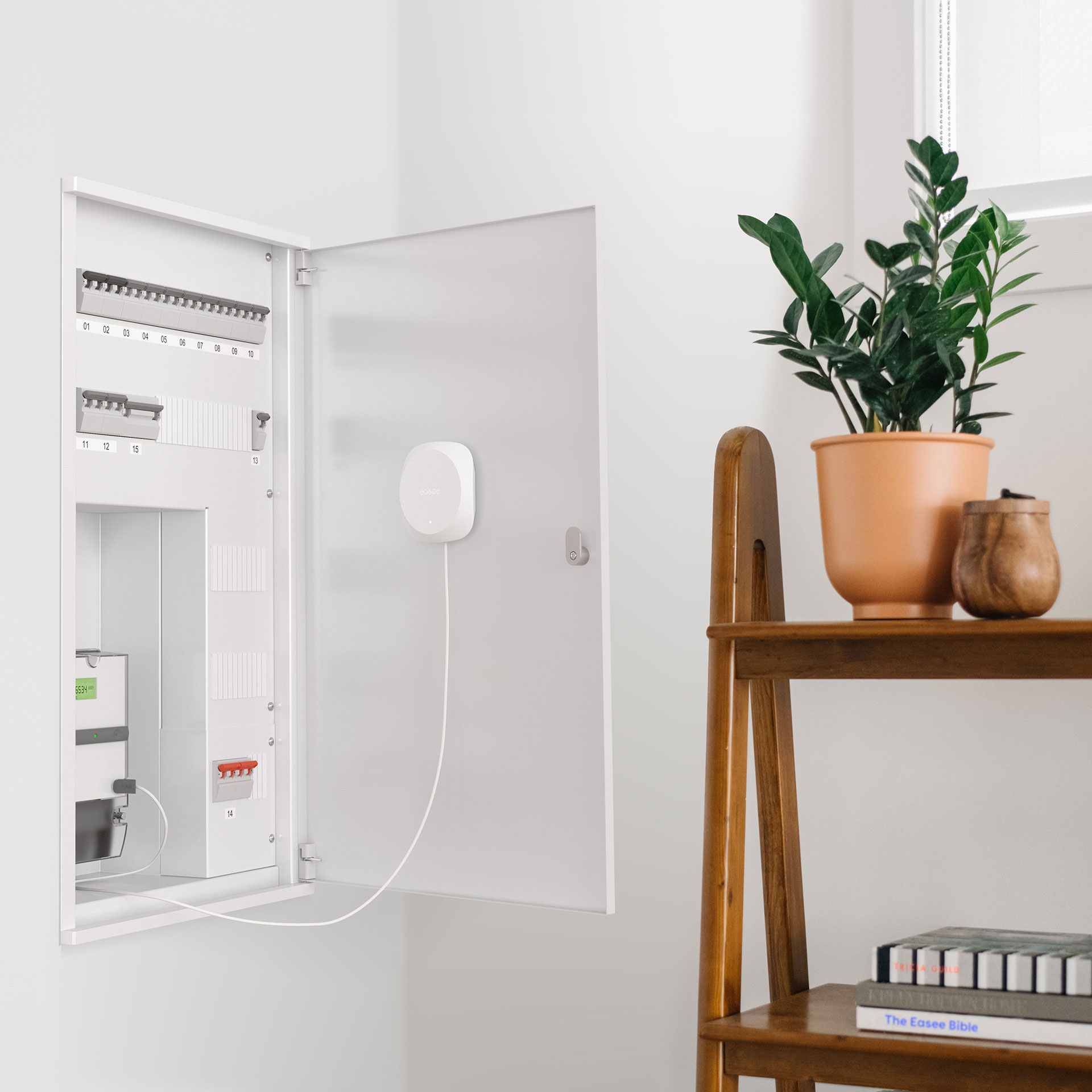

Dentro do quadro de fusíveis

O Equalizer pode ser colocado dentro do quadro de fusíveis. Na maioria dos casos, isto funcionará bem desde que o sinal de rádio EaseeLink™ chegue aos carregadores ou o Equalizer e o carregador estejam na mesma rede WiFi.

Na porta do quadro de fusíveis

Se o sinal de rádio EaseeLink™ for fraco, sugerimos colocar o Equalizer no exterior do quadro de fusíveis usando a parte posterior magnética. O cabo do Equalizer é plano e deverá ser possível passá-lo por debaixo da porta do quadro de fusíveis.

Montado na parede, mais próximo dos Carregadores Easee

Em alternativa, o Equalizer pode ser fixado a uma parede usando o suporte de parede incluído na caixa. Na ilustração acima, o Equalizer está colocado junto ao quadro de fusíveis, mas é possível prolongar o cabo.

Comprimentos máximos:

• A distância máxima entre o modbus e o HAN é de 200 metros.
• A distância máxima entre o modbus e o P1 é de 200 metros.
• A distância máxima entre o smartmeter e o HAN é de 200 metros.
• A distância máxima entre o smartmeter e o P1 é de 15 metros.
  Esta distância máxima será menor para determinados smartmeters.

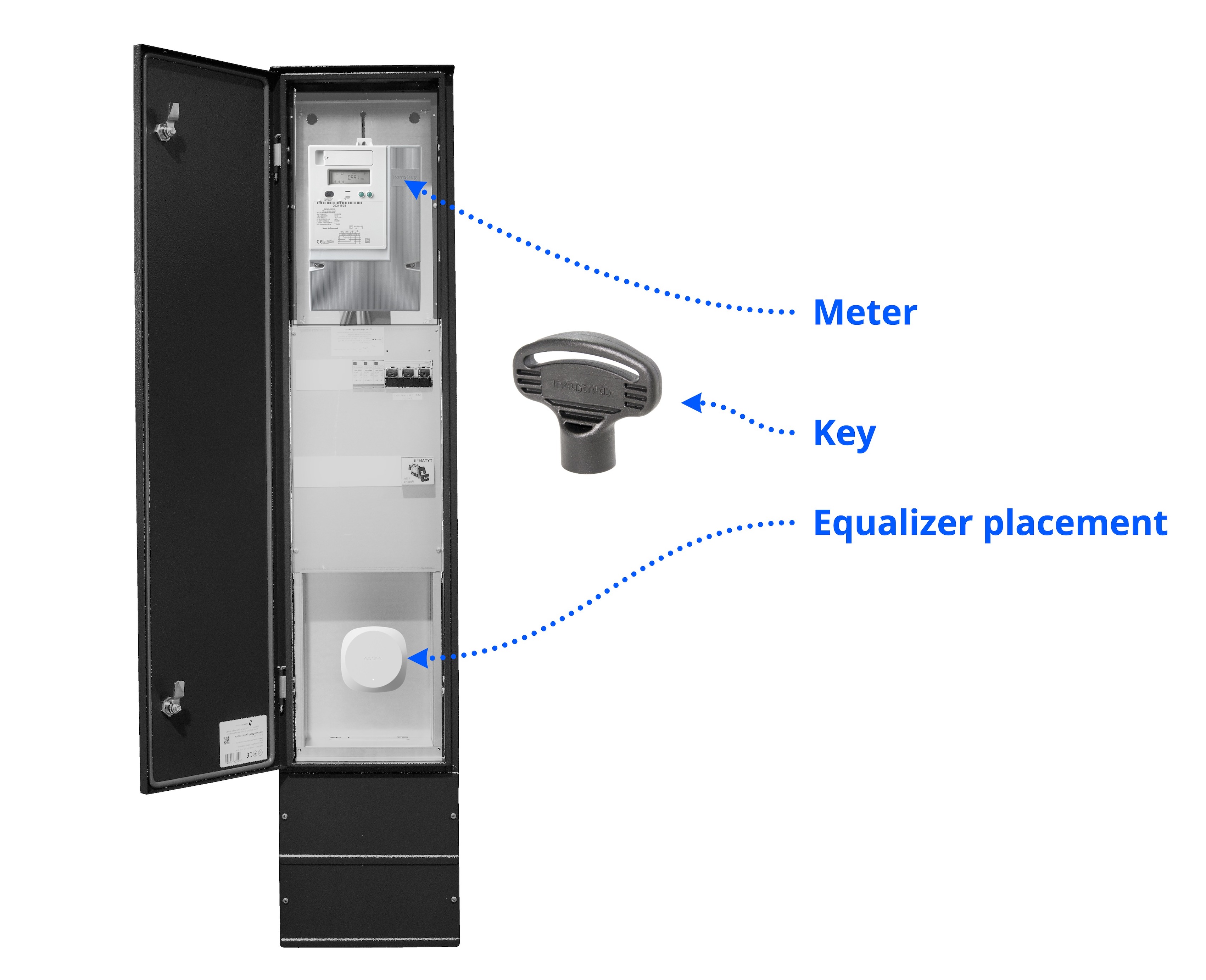

No exterior - dentro do armário de alimentação da rede

Em alguns casos, o seu contador de eletricidade pode estar colocado num armário de alimentação da rede exterior. Nestes casos, deverá existir uma canalização do armário até ao seu quadro de fusíveis interior. É então possível instalar o Equalizer no interior usando um cabo de extensão ethernet padrão desde a porta HAN no exterior até um adaptador fêmea no interior.

No entanto, se não tiver sido criada uma canalização para os cabos, o Equalizer deve ser instalado dentro do armário de alimentação da rede, no exterior.

O Equalizer não foi concebido para ser colocado no exterior e deve ser instalado dentro de um armário estanque às intempéries se for colocado no exterior.
