O Easee Equalizer regista o consumo de energia diretamente no ponto de consumo elétrico do edifício e transmite estes dados aos carregadores no local. Isto indica-lhes quanta corrente pode ser consumida para carregar o veículo elétrico. Isto evita a sobrecarga do fusível principal e permite o balanceamento de carga dinâmico entre os circuitos no local de carregamento.

Para circuitos únicos, como podem ser as casas unifamiliares, por exemplo, o Equalizer só precisa de ser ligado à porta P1 do contador de eletricidade digital e depois configurado.

Em locais de carregamento maiores, com vários circuitos e sem contador de eletricidade, o procedimento é um pouco mais complicado, por isso resumimos aqui os dados de instalação mais importantes.

O kit do Easee Equalizer

Para instalar o Equalizer num local de carregamento com vários circuitos, são necessários vários componentes para ler, analisar e transmitir os dados de consumo entre os circuitos. O kit do Equalizer contém todos os componentes essenciais necessários.

Instalação

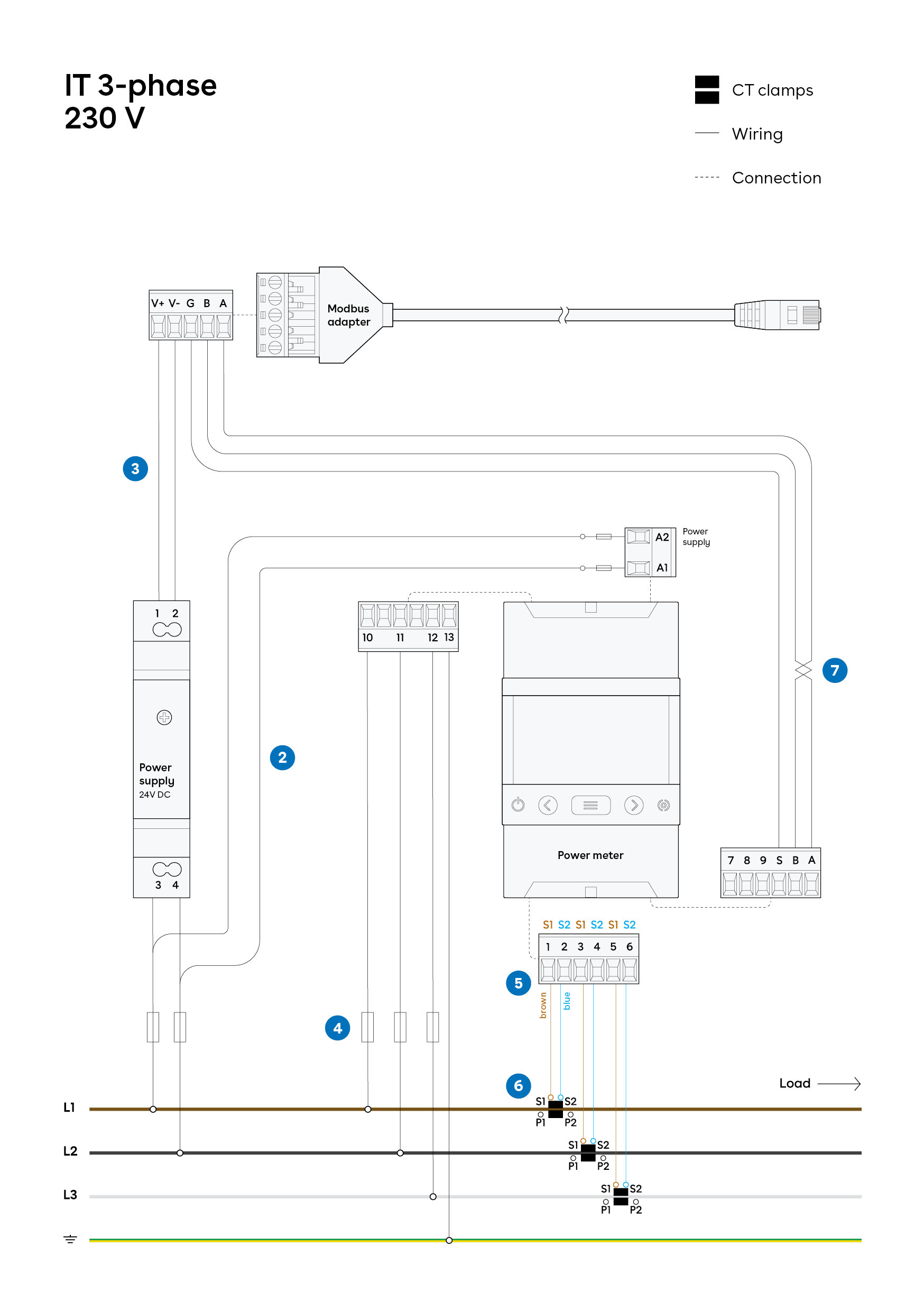

Os esquemas de instalação aqui apresentados representam a configuração e a cablagem dos componentes para os tipos de rede TN trifásica de 400 V e IT trifásica de 230 V.

Utilize um dos diagramas de ligação aqui apresentados para ligar o contador de eletricidade a um sistema de rede adequado.

1. Monte o medidor de potência e a unidade de alimentação num trilho DIN dentro do quadro de fusíveis.

   A unidade de alimentação fornece ao Equalizer uma corrente de funcionamento de 24 V CC.

2. Ligue os terminais de corrente de funcionamento ao medidor de potência. Este circuito também pode ser utilizado para a alimentação de 24 V.

   Recomendamos ligar o medidor de potência a um fusível separado com um máximo de 10 A.

3. Ligue os fios 1 e 2 às saídas de 24 V da unidade de alimentação e conduza-os até aos terminais V+ e V- do adaptador Modbus.
4. Ligue os condutores de fase e neutro (PE no caso de redes IT) para medição de tensão aos terminais do medidor de potência.
5. Ligue os fios do(s) sensor(es) de corrente aos terminais de medição de corrente.
6. Coloque um sensor em torno de cada condutor, à frente ou atrás do fusível principal no quadro de fusíveis. Certifique-se de que os sensores estão ligados corretamente: as setas marcadas nos sensores devem seguir a direção da corrente, desde o consumo até ao ponto de carregamento.

   Os sensores de corrente são componentes elétricos com os quais é possível medir a intensidade da corrente em cabos e barramentos (sem contacto). Podem ser utilizados tanto terminais CT como bobinas de Rogowski. Alguns tipos de bobinas de Rogowski requerem um amplificador entre os sensores e o medidor de potência.

7. Ligue os fios dos terminais marcados A+, B- e S aos terminais A, B e G do adaptador Modbus.
8. Certifique-se de que o contador de eletricidade está corretamente configurado para a rede elétrica do local.
9. Ligue o adaptador Modbus ao Equalizer. É importante colocar o Equalizer dentro da área de cobertura da rede Wi-Fi utilizada pelo local.

Configuração do Equalizer

Para configurar o Equalizer num local com vários circuitos, deve ser utilizada a aplicação Easee Installer. Certifique-se de que o Equalizer e a unidade principal de cada circuito estão ligados à mesma rede Wi-Fi. Verifique também se a NFC (Near Field Communication) está ativada no seu telemóvel.

Utilize a aplicação Installer

1. Vá a Atualizar local existente e selecione a localização desejada.
2. Prima Adicionar Equalizer.
3. Introduza as informações de Wi-Fi da rede à qual o Equalizer e os Charging Robot estão ligados.
4. Aproxime a parte frontal do Equalizer do seu telemóvel para transmitir os dados de Wi-Fi. O Equalizer não precisa de alimentação elétrica para receber os dados.
5. Selecione o tipo de contador.
6. Ligue o Equalizer com o cabo especial fornecido.
7. Prima a seta azul na aplicação para continuar.

Depois de concluído, a aplicação irá informá-lo de que a instalação foi bem-sucedida e mostrará o Resumo do local.

Para instalações com mais de um circuito, recomendamos vivamente definir um valor limite superior de fusível para toda a infraestrutura de carregamento (fusível eMobility). Para definir este valor, selecione o Equalizer nas definições do local e introduza o valor desejado em Corrente máxima atribuída.
